Wyłączniki ( przełączniki) nożne, FS4, ( CFS4) |
||||||||||
W niektórych aplikacjach do zatrzymania maszyn, mogących powodować niebezpieczeństwo, wykorzystuje się łączniki nożne. Przełączniki nożne FS4 ( wyłączniki pedałowe) służą do sterowania oraz awaryjnego zatrzymywania maszyn i urządzeń.

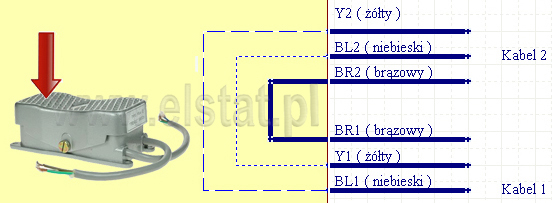

Wykonane z trwałego tworzywa sztucznego lub metalu, aluminium. Modele wyłączników z osłoną, jedno lub dwu stykowe. W szczególnych przypadkach pedał nożny powinien być chroniony przed niekontrolowanym startem poprzez zewnętrzną obudowę. W przypadku, gdy operator obsługuje maszynę w pozycji siedziącej, pedał nożny powinien być wyposażony w podporę stopy. Schematy łączenia przełączników wewnątrz "pedału"
Uwaga! Przełącznik posiada wewnątrz 2 komplety stykówi - każdy ze stykami 3x NO ( izolowane między sobą). Istnieje możliwość zamiany przewodów na wyłącznikach, z możliwością dowolnego połączenia ( po likwidacji połączeń oryginalnych). Zaciski wyłączników posiadają połączenia śrubowe. Kolor przewodów podanych na załączonym schemacie połączeń może ulegać zmianie np. kolorowi żółtemu może odpowiadać kolor czarny. Przed podłączeniem urządzenia należy sprawdzić sposób łączenia wykorzystującv jako pomoc załączony schemat.
|
||||||||||
ElStat wyłączniki nożne bez osłony, przełączniki nożne FS4, wyłącznik pedał, przełączniki typu pedał CFS4, " pedał " nożny |
||||||||||
wyłącznik nożny FS4 - Specyfikacja PDF :
