Czujniki indukcyjne 2 przewodowe TIA1202, TIA1204
Dwuprzewodowe czujniki indukcyjne TIA z wyjściem prądowym stosuje się w układach
prądu przemiennego (90 - 250V AC).
Dwustanowe bezstykowe wyjścia czujników i mały prąd wyjściowy czujników w stanie
wyłączenia umożliwiają bezpośrednią współpracę z przekaźnikami, stycznikami,
elektrozaworami i programowanymi sterownikami logicznymi PLC.
Wyjście czujnika TIA z szeregowo połączonym obwodem obciążenia dołącza się
bezpośrednio do źródła zasilania.




Zastosowanie: wykrywanie obecności metalu w strefie działania czujnika a przez to kontrola położenia i przemieszczania elementów. Podłączone do liczników, sterowników lub układów przekaźnikowych mogą liczyć elementy, obroty, pozycjonować lub kontrolować ruchome części. Wykrywanie metalu, zależnie od typu czujnika możliwe jest od 0 do 12mm Czujniki mogą pracować w trudnym środowisku - IP67 ( odporne na zapylenie i wodę ), zakres temperatur pracy -25oC do +70oC. Czujniki indukcyjne są bardzo trwałe i stosunkowo szybkie. Odpowiednio dobrane zapewniają dużą precyzję działania.

OBUDOWY

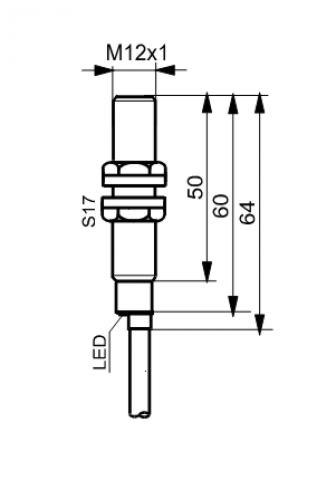

Czujniki TIA1202, TIA1205 posiadają cylindryczne, gwintowane (M12x1) obudowy, wykonane z mosiądzu pokrytego niklem, przystosowane do łatwego montażu i mocowania przy użyciu nakrętek.
Dla każdej średnicy obudowy wykonujemy:

  • czujniki z krytym czołem w obudowie do wbudowania w metal na równo z czołem,
  • czujniki z wysuniętym czołem z obudowy do wbudowania w metal z pozostawieniem wolnej przestrzeni wokół czoła czujnika.
  1. obudowy metalowe
  2. 90 - 250V AC, 200mA
  3. wyjście prądowe (2 przewody)
  4. zabezpieczenie przepięciowe wyjścia
  5. sygnalizacja LED
  6. stopień ochrony IP67
Napięcie zasilania
90 - 250V AC
Prąd obciążenia
10 - 200mA
Pobór prądu bez wysterowania
1,5mA/110V AC
3mA/220V AC
Maks. prąd przeciążenia (20ms, 1Hz)
1A
Napięcie szczątkowe
8,5V AC
Powtarzalność
<= 10%sn
Współczynnik temperaturowy
<= 10%
Temperatura pracy
-25°C - +70°C
Stopień ochrony
IP 67
Obudowa
mosiądz niklowany



Indukcyjny czujniki zbliżeniowy o średnicy 12 mm

Indukcyjny czujniki zbliżeniowy \ 2 przewodowy, 230V AC \ TIA1202R

Obudowa metalowa M12x1
Sposób montażu wbudowany
Nominalna strefa działania 2 [mm]
Robocza strefa działania 0 - 1,6 [mm]
Napięcie zasilania AC 90 - 250 [V]
Prąd obciążenia 10 - 200 [mA]
Częstotliwość przełączania 15 [Hz]
Sposób podłączenia przewód PCW, 2mb 2x 0.34mm2
Masa 0.1 [kg]
Typ wyjścia NO
Napięcie szczątkowe AC : AC 8,5 [V]
Wibracje t<=55 [Hz], a = 1 [mm]
Udary b<= 30 [g] , t = 11 [ms]
Czujniki indukcyjne TIA1202R

Zbliżeniowe czujniki indukcyjne Czujnik indukcyjny TIA1202R

- Specyfikacja PDF : pobierz

Kup on-line



Indukcyjny czujniki zbliżeniowy \ 2 przewodowy, 230V AC \ TIA1202Z

Obudowa metalowa M12x1
Sposób montażu wbudowany
Nominalna strefa działania 2 [mm]
Robocza strefa działania 0 - 1,6 [mm]
Napięcie zasilania AC 90 - 250 [V]
Prąd obciążenia 10 - 200 [mA]
Częstotliwość przełączania 15 [Hz]
Sposób podłączenia przewód PCW, 2mb 2x 0.34mm2
Masa 0.1 [kg]
Typ wyjścia NO
Napięcie szczątkowe AC : AC 8,5 [V]
Wibracje t<=55 [Hz], a = 1 [mm]
Udary b<= 30 [g] , t = 11 [ms]
Czujniki indukcyjne TIA1202Z

Zbliżeniowe czujniki indukcyjne Czujnik indukcyjny TIA1202Z

- Specyfikacja PDF : pobierz

Kup on-line


23

Indukcyjny czujniki zbliżeniowy \ 2 przewodowy, 230V AC \ TIA1204R

Obudowa metalowa M12x1
Sposób montażu wbudowany
Nominalna strefa działania 2 [mm]
Robocza strefa działania 0 - 1,6 [mm]
Napięcie zasilania AC 90 - 250 [V]
Prąd obciążenia 10 - 200 [mA]
Częstotliwość przełączania 15 [Hz]
Sposób podłączenia przewód PCW, 2mb 2x 0.34mm2
Masa 0,1 [kg]
Typ wyjścia NC
Napięcie szczątkowe AC : AC 8,5 [V]
Wibracje t<=55 [Hz], a= 1 [mm]
Udary b<= 30 [g], t = 11 [ms]
Czujniki indukcyjne TIA1204R

Zbliżeniowe czujniki indukcyjne Czujnik indukcyjny TIA1204R

- Specyfikacja PDF : pobierz

Kup on-line



Indukcyjny czujniki zbliżeniowy \ 2 przewodowy, 230V AC \ TIA1204Z

udowa metalowa M12x1
Sposób montażu wbudowany
Nominalna strefa działania 2 [mm]
Robocza strefa działania 0 - 1,6 [mm]
Napięcie zasilania AC 90 - 250 [V]
Prąd obciążenia 10 - 200 [mA]
Częstotliwość przełączania 15 [Hz]
Sposób podłączenia przewód PCW, 2mb 2x 0.34mm2
Masa 0.1 [kg]
Typ wyjścia NO
Napięcie szczątkowe AC : AC 8,5 [V]
Wibracje t<=55 [Hz], a= 1 [mm]
Udary b<= 30 [g], t = 11 [ms]
Czujniki indukcyjne TIA1204Z

Zbliżeniowe czujniki indukcyjne Czujnik indukcyjny TIA1204Z

- Specyfikacja PDF : pobierz
