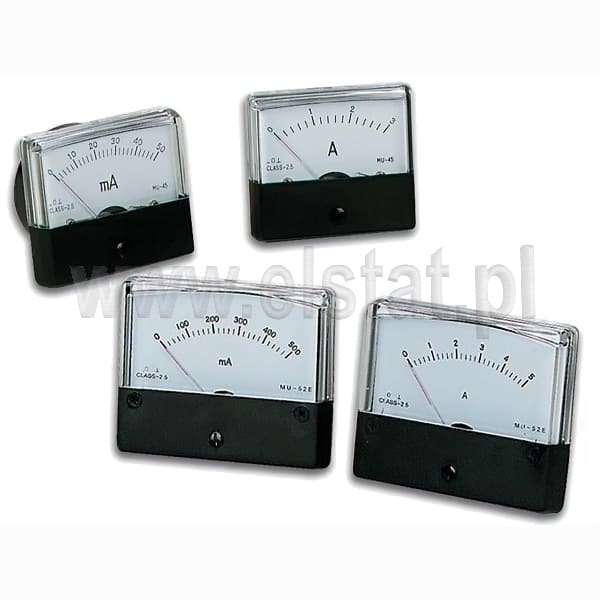

Analogowe amperomierze panelowe to przyrządy służące do pomiaru natężenia prądu elektrycznego, najczęściej stosowane w systemach przemysłowych, elektrycznych oraz na tablicach rozdzielczych. Amperomierze te umożliwiają szybki odczyt wartości prądu bezpośrednio na panelu kontrolnym lub rozdzielczym, co ułatwia monitorowanie pracy maszyn i urządzeń w czasie rzeczywistym. Idealne amperomierze panelowe do kontroli ładowania akumulatorów za pomocą prostownika.
Analogowy amperomierz panelowy zazwyczaj składa się z następujących elementów:
Mechanizm pomiarowy – w zależności od typu prądu (stały lub zmienny), stosuje się różne mechanizmy:
- Mechanizm magnetoelektryczny – najczęściej używany w miernikach prądu stałego (DC). Zasada działania opiera się na odchyleniu wskazówki pod wpływem przepływu prądu przez cewkę, co powoduje przyciąganie przez magnes.
- Mechanizm elektromagnetyczny – stosowany do pomiaru prądu zmiennego (AC). Cewka znajdująca się w polu magnetycznym tworzy siłę, która wychyla wskazówkę proporcjonalnie do wartości skutecznej prądu.
- Mechanizm ferrodynamiczny – wykorzystuje indukcję i może mierzyć zarówno prąd stały, jak i zmienny, stosowany w miejscach, gdzie potrzebna jest większa stabilność odczytów.

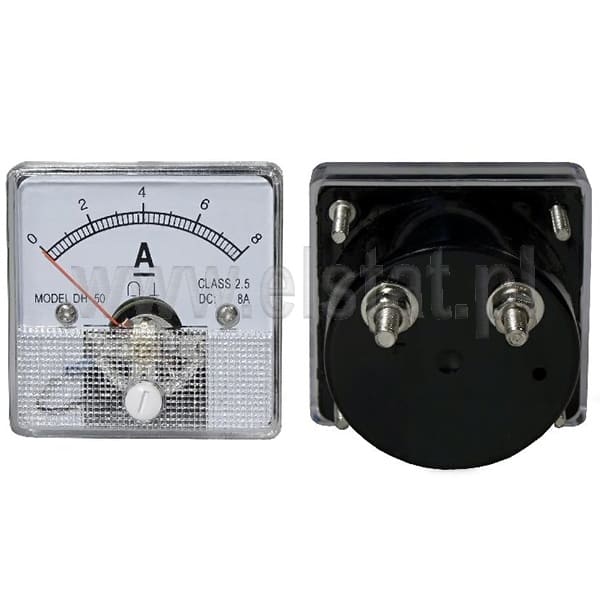

Wskazówka i skala – wskazówka porusza się nad skalą wyskalowaną w amperach, umożliwiając precyzyjny odczyt wartości prądu.

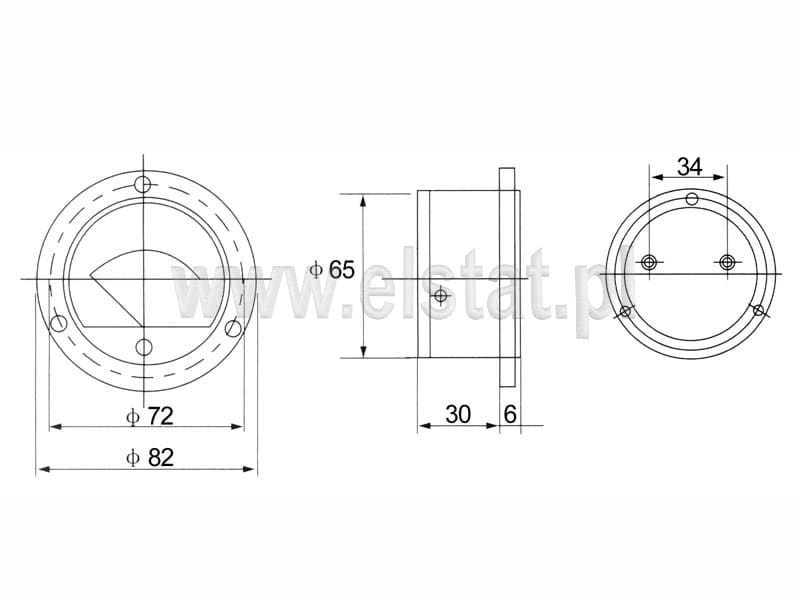

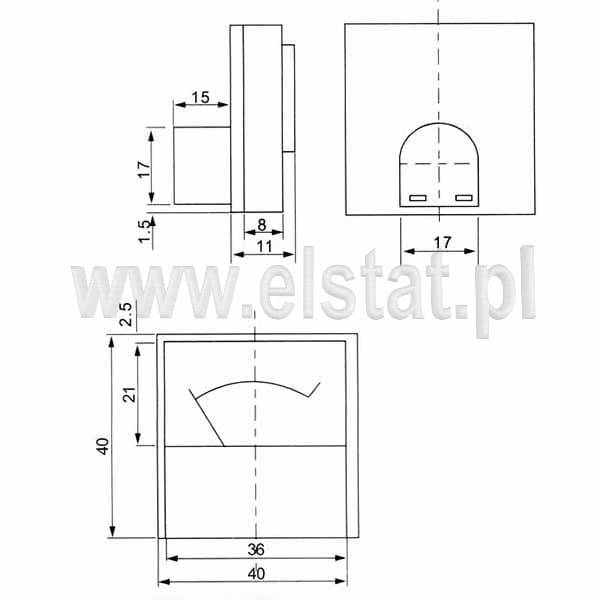

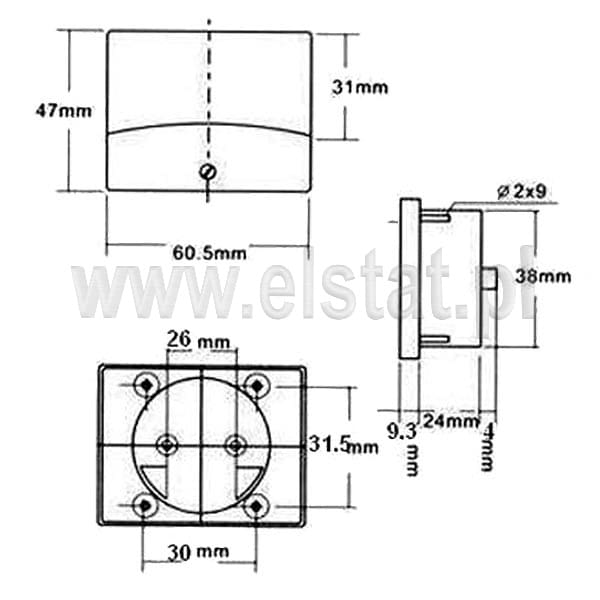

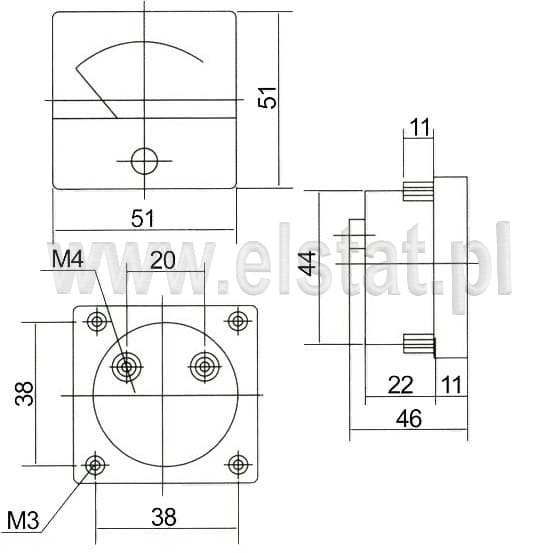

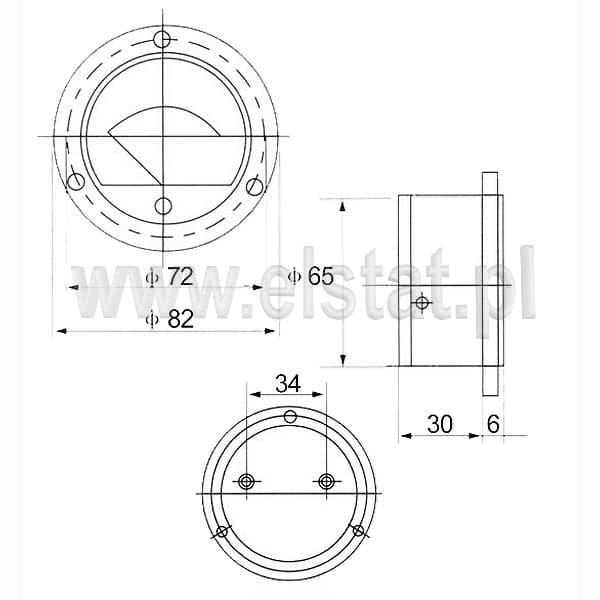

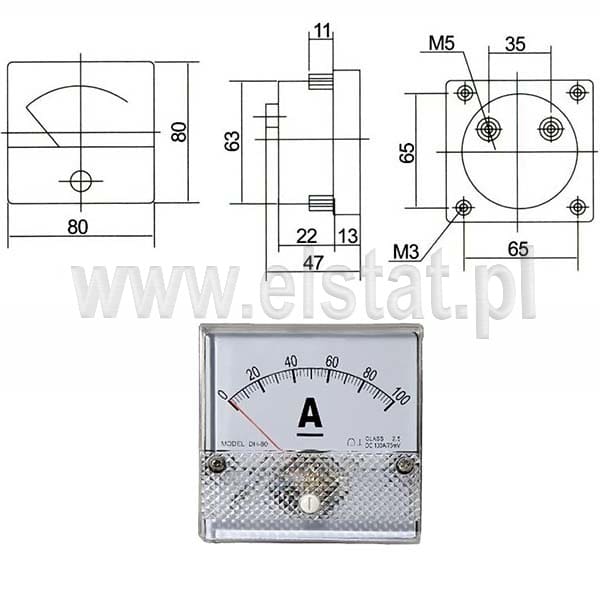

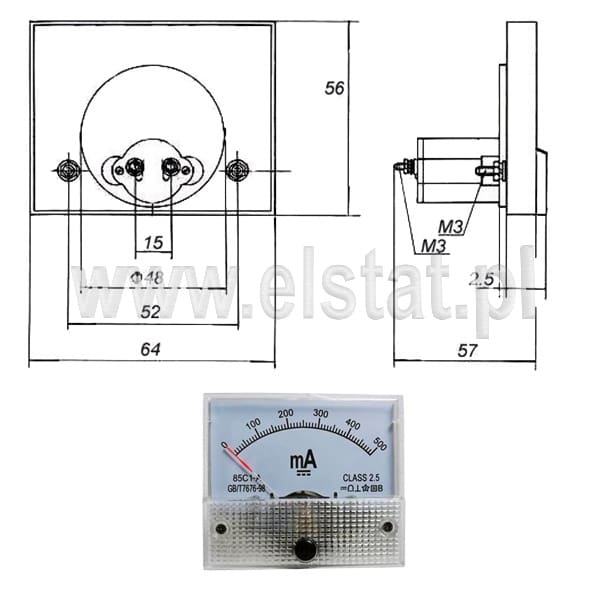

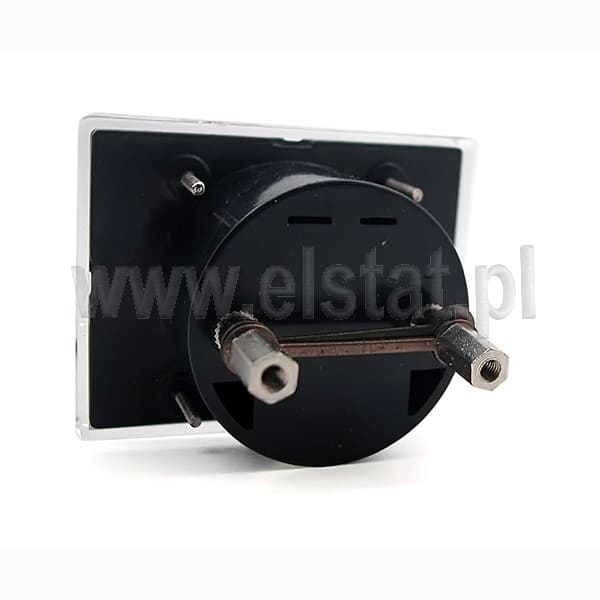

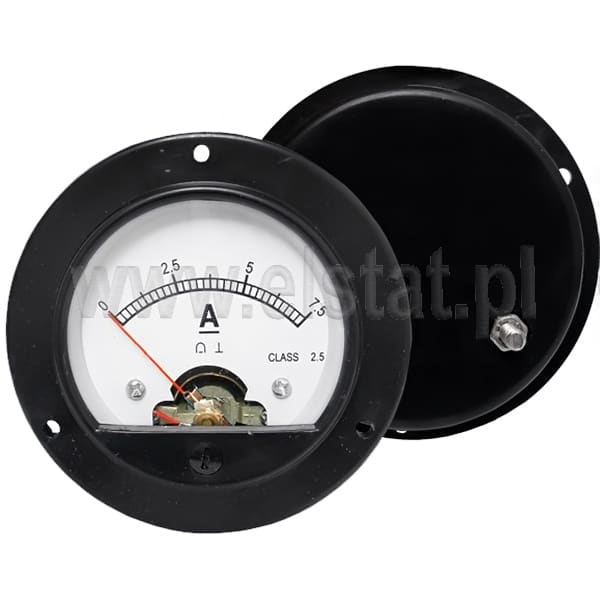

Obudowa – amperomierze panelowe są przystosowane do montażu na tablicach rozdzielczych, a ich obudowy często są prostokątne lub okrągłe i zabezpieczone przed uszkodzeniami mechanicznymi.
1. Amperomierze bezpośrednie – mierzą natężenie prądu w obwodzie bezpośrednio; stosowane przy niższych wartościach prądu.
2. Amperomierze z bocznikiem – dla dużych prądów stosuje się bocznik (opornik o niskiej rezystancji), który umożliwia pomiar natężenia bez konieczności przepuszczania dużego prądu przez sam miernik. Amperomierz mierzy spadek napięcia na boczniku, przeliczając go na wartość prądu.
3. Amperomierze wielozakresowe – zaopatrzone w przełącznik umożliwiający wybór zakresu pomiarowego, co jest przydatne przy zmiennym obciążeniu.
- Przemysł energetyczny – monitoring natężenia prądu w transformatorach, generatorach oraz innych urządzeniach elektrycznych.
- Systemy przemysłowe i maszynowe – amperomierze panelowe są często montowane na panelach sterujących maszynami, aby monitorować obciążenie silników i zapobiegać ich przeciążeniu.
- Tablice rozdzielcze – w rozdzielniach prądowych amperomierze pozwalają na szybki odczyt i kontrolę obciążenia poszczególnych obwodów, co jest kluczowe dla bezpieczeństwa systemu.
Zalety:
- Intuicyjny odczyt – wskazówka natychmiast pokazuje, czy natężenie jest w normie, co pozwala szybko zidentyfikować przeciążenie.
- Odporność na zakłócenia elektromagnetyczne – w porównaniu do mierników cyfrowych, amperomierze analogowe są mniej podatne na zakłócenia.
- Trwałość – mechaniczne mierniki analogowe są często bardziej trwałe i odporne na awarie niż mierniki cyfrowe.
Wady:
- Mniejsza dokładność – precyzja odczytu zależy od skali oraz kąta patrzenia, co może wprowadzać niewielki błąd.
- Brak funkcji rejestracji – analogowe amperomierze nie zapisują danych, przez co trudno śledzić zmiany w czasie.
Podsumowanie
Analogowe amperomierze panelowe to niezawodne przyrządy pomiarowe stosowane do monitorowania natężenia prądu w różnych systemach elektrycznych. Mimo rozwoju technologii cyfrowych nadal znajdują zastosowanie, zwłaszcza w systemach przemysłowych, gdzie prostota, intuicyjność i odporność na zakłócenia są kluczowe.
