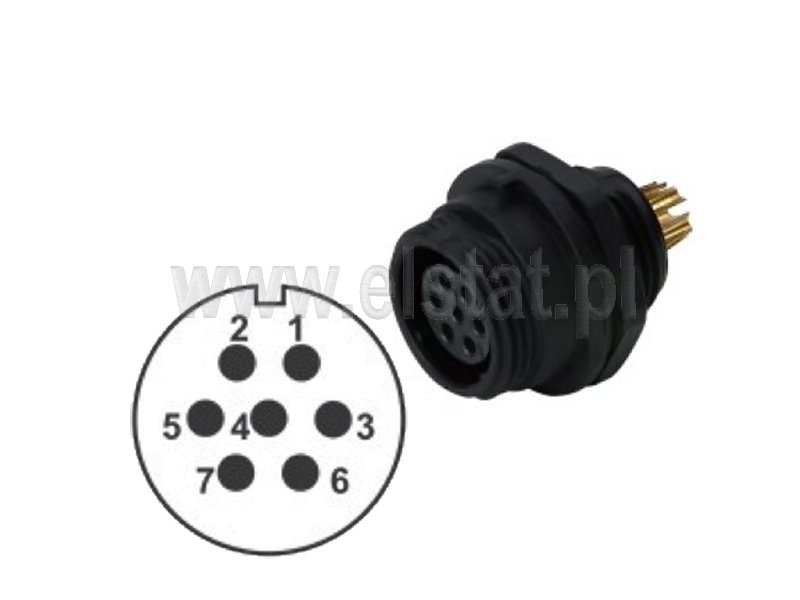

Złącze przemysłowe okrągłe, żeńskie,
gniazdo, 7 pinów, średnica przewodu 4-6.5mm
skręcane, na przewód,
gwint wewnętrzny IP68, 125V, 4A
długość 48mm,
średnica
18mm.
Pasuje do SP1310/P9
Opis
Złącza wodoszczelne
IP68.
Średnica montażu gniazda: 13mm.
Liczba styków: 7
Przeznaczone do
pracy w warunkach zewnętrznych i podwodnych.
Przykładowe aplikacje:
przemysł, oświetlenie i kamery zewnętrzne, jachty i łodzie.
Certyfikaty:
CE, RoHS
Podłączenie przewodów: lutowanie.
Możliwe połączenia: kabel-
panel lub kabel- kabel.
Gniazdo z wtykiem jest
razem skręcane, co zapobiega przypadkowemu
rozłączeniu.
Dane
szczegółowe
Nazwa
Gniazdo
Symbol
SP1312/S7
Liczba torów / pinów
7 torów
Orientacja złącza
proste
Montaż przewodu
lutowany
Przekrój przewodu
0,75mm2
Seria złącza przemysłowego
SP13
Montaż złącza
na panel
Sposób blokowania złącz
skręcane
Materiał korpusu złącza
nylon66
Kolor korpusu / izolatora złącza
niebiesko-czarny
Klasa szczelności złącza
IP68
Prąd znamionowy
4A
Napięcie znamionowe
125V
Producent
Weipu
Certyfikaty
RoHS
|
Wymiary złącz serii SP13, SP17, SP21 porównanie |
Wymiary złącza seria SP1310, SP1311 | |
|---|---|---|
|
|
 |
|
|
|
|
|
