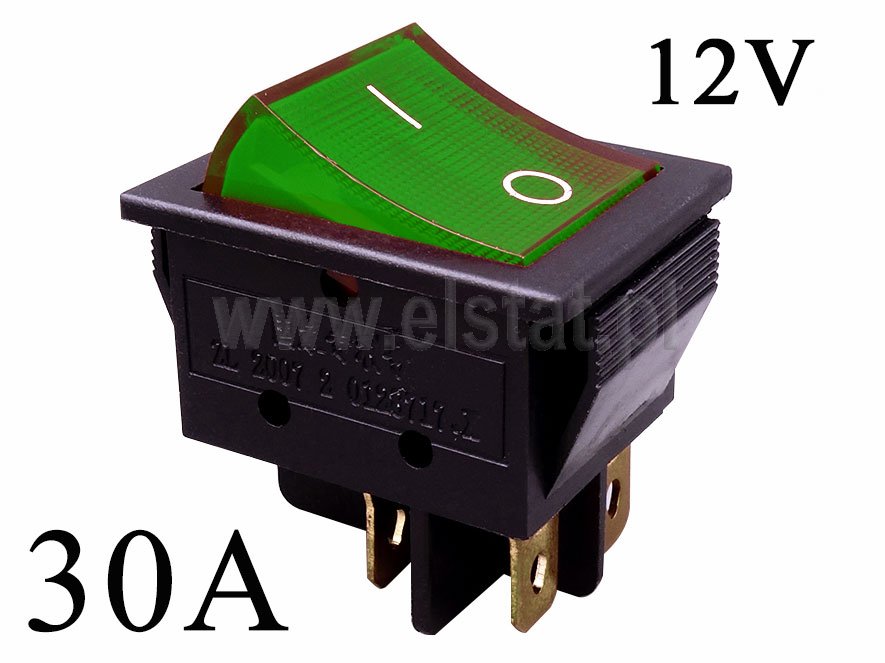

Włącznik kołyskowy; zielony; podświetlenie 12V; 30A; OFF-ON; 4-piny

Przełącznik klawiszowy ( kołyskowy ); OFF-ON; 2 tory; zielony kolor  podświetlenia żarówką 12V; bistabilny; konektory 6,3x0,8mm; otwór ok. 22x29mm; 2 pozycje; 30A; 12V AC. Przełącznik kołyskowy podświetlany 1 2V, ON-OFF  4 piny szeroki. Wyłącznik kolyska na 12V.

Opis przełącznika kołyskowego 30A na 12V

Specjalne przełączniki do spawarek, sprężarek i innych maszyn oraz urządzeń pobierających duże prądy do 30A przy napięciu 12V. Wysoki prąd przełącznika KCD4 możliwy do osiągnięcia przez wzmocnione i srebrzone styki. Wyłącznik do załączania zasilania różnych akcesorii elektrycznych

Przełącznik typu Rocker T85; cztery piny ( 4-pinowy) 2-pozycje OFF-ON. Mini żarówka na 12V ( AC; DC). Przełącznik Rocker o bardzo wytrzymałych stykach 30A; 12 V AC realizujący funkcję ON-OFF

Dane techniczne przełącznika 4 pinowego:

• Obciążalność styków: 30A max. 12V
• Rezystancja styku: 35mΩ max.

• Rezystancja izolacji: 500VDC 100mΩ

• Wytrzymałość dielektryka: 1500VAC/1 minuta

• Zakres temp. pracy: -25~+85°C

• Żywotność: 10000 cykli

• Ilość styków: 4

• Ilość pozycji: 2

• Kolor klawisza: zielony - szeroki

• Podświetlenie: TAK

Zestawienie parametrów przełącznika 30A/12V

Wymiary wyłącznika kołyskowego 30A/ 12V kolor zielony

Możliwe sposoby podłączenia przełącznika na 12V

Przełącznik kołyskowy 6 pinowy posiada możliwości standardowego podłaczenia odbiornika ( funkcja załącz - wyłącz) jak pokazano na schemacie poniżej.

Przykładowy schemat podłączenia przełącznika 4-pinowego

Możemy oczywiści podłączyć do tych wyjść np. sygnalizator lub inny odbuornik który będzie działał po wyłączeniu przycisku - sygnalizacja spoczynku.

Przykładowy schemat podłączenia przełącznika kołyskowego 4 -pinowego
