Zestyki: 2P (przełączne); obciążalność AC1 – 8
A/250 V AC; cewki AC lub DC; do montażu na szynie 35 mm lub na płycie; LED
zielony; (zestaw: RM84, GZM80, moduł serii M, obejma)

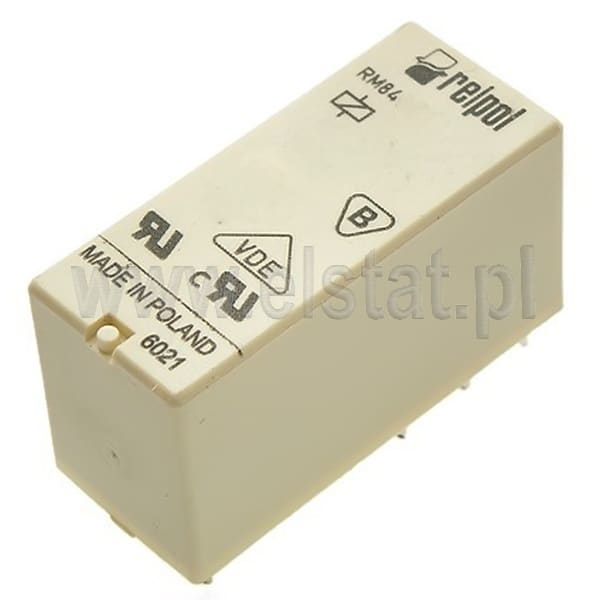

Przekaźnik RM84 to
elektromagnetyczny przekaźnik miniaturowy ogólnego zastosowania.
Przekaźniki RM84 przeznaczone są do bezpośredniego lutowania w
obwodach drukowanych oraz do gniazd wtykowych z zaciskami
śrubowymi GZT80 orazGZM80 z
obejmą GZT80-0040, montaż na szynie 35 mm lub na
płycie. Do gniazd oferowane są muduły sygnalizacyjne /
przeciwprzepięciowe typu M.. . Możliwość stosowania
gniazd do obwodów
drukowanych PW80 oraz EC50 z
obejmą MH16-2.
Cechy przekaźników
RM84:
• Styki bez kadmu
• Wysokość 15,7 mm
•
Napięcie probiercze 5000V / odległośc izolacyjna 10 mm
• Do obwodów
drukowanych i gniazd wtykowych
• Cewki AC i DC
• Styki
2P, 2Z; 8A
Podstawowe dane
techniczne
|
Dane
styków |
|
Ilość i rodzaj zestyków |
|
2P, 2Z |
|
Materiał styków |
|
AgNi, AgNi/Au 5 µm,
AgSnO2 |
|
Maksymalne napięcie
zestyków |
AC |
440 V |
|
Znamionowy prąd obciążenia w
kategorii |
AC1 |
8 A/250 V AC |
|
DC1 |
8 A/24 V DC |
|
Obciążalność prądowa trwała
zestyku |
|
8 A |
|
Maksymalna moc łączeniowa w
kategorii |
AC1 |
2 000 VA |
|
Dane
cewki |
|
Napięcie znamionowe |
AC 50/60 Hz |
12 … 240 V |
|
DC |
3 ... 110 V |
|
Znamionowy pobór mocy |
AC |
0,75 VA |
|
DC |
0,4 … 0,48 W |
|
Dane
izolacji |
|
Napięcie
probiercze |
|
- pomiędzy cewką a
stykami
- przerwy
zestykowej
- pomiędzy torami
prądowymi |
|
5 000 V AC |
| |
1 000 V AC |
| |
2 500 V AC |
|
Pozostałe
dane |
|
Trwałość łączeniowa w
kategorii |
AC1 |
>105 8 A, 250 V
AC |
|
Trwałość mechaniczna
(cykle) |
|
>3 x 107 |
|
Temperatura otoczenia -
pracy |
AC |
-40…+70°C |
|
DC |
-40…+85°C |
|
Gniazda |
GZT80, GZM80, GZS80, EC50, PW80,
GD50 |
|
Akcesoria do
gniazd |
Moduły sygnalizacyjne /
przeciwprzepięciowe,
obejmy | |
