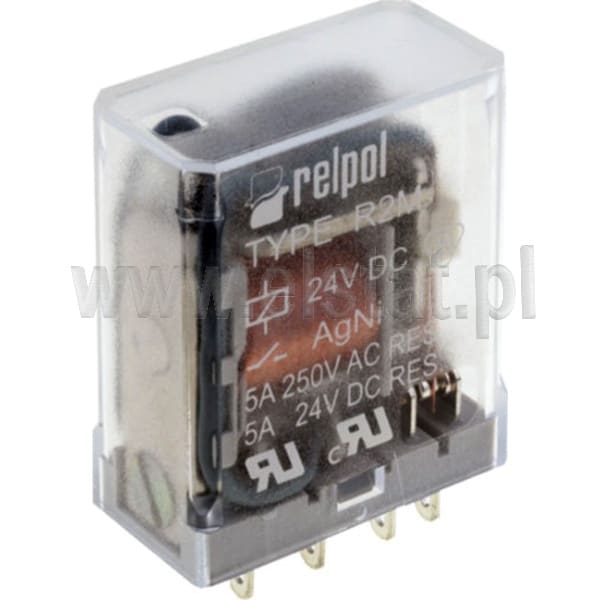

Przekaźnik R2M to przemysłowy - miniaturowy przekaźnik
elektromagnetyczny ogólnego stosowania.
Przekaźniki R2M przeznaczone są
do: gniazd wtykowych z zaciskami śrubowymi GZ2 z obejmą GZ2-1060 i
zaczepami GZ2 1111, montaż na szynie 35 mm lub na płycie; gniazd wtykowych
do lutowania G2M zobejmą G4 1050 i zatrzaskiem G2M 1020 oraz do
bezpośredniego lutowania w obwodach drukowanych.
Cechy przekaźników R2:
• Miniaturowe wymiary
• Do
gniazd wtykowych, montaż na szynie 35mm lub na płycie.
• Do obwodów
drukowanych i do połączeń lutowanych
• Cewki AC i DC
• Styki
2P; 5 A
Podstawowe dane techniczne
|
Dane styków |
|
Ilość i rodzaj zestyków |
|
2P |
|
Materiał styków |
|
AgNi; AgNi/Au 0,2 µm, AgSnO2 |
|
Maksymalne napięcie zestyków |
AC |
250 V / 250 V |
|
Znamionowy prąd obciążenia w kategorii |
AC1 |
5 A / 250 V AC |
|
DC1 |
5 A / 24 V DC |
|
Obciążalność prądowa trwała zestyku |
|
5 A |
|
Maksymalna moc łączeniowa w kategorii |
AC1 |
1 250 VA |
|
Dane cewki |
|
Napięcie znamionowe |
50/60 Hz AC |
6 ... 240 V |
|
DC |
6 ... 110 V |
|
Znamionowy pobór mocy |
AC |
1,2 VA |
|
DC |
0,9 W |
|
Dane izolacji |
|
Napięcie probiercze |
|
- pomiędzy cewką a stykami
- przerwy zestykowej
- pomiędzy torami prądowymi |
|
2 000 V AC |
| |
1 000 V AC |
| |
2 000 V AC |
|
Pozostałe dane |
|
Trwałość łączeniowa w kategorii |
AC1 |
≥ 2 x 105 5 A; 250 V AC |
|
Trwałość mechaniczna (cykle) |
|
≥ 107 |
|
Temperatura otoczenia - pracy |
|
-40...+55 oC |
|
Gniazda |
GZ2, G2M, S2M |
|
Akcesoria do gniazd |
Obejmy
sprężynowe | |
