C 2400; zaprogramowany jako licznik impulsów; elektroniczny

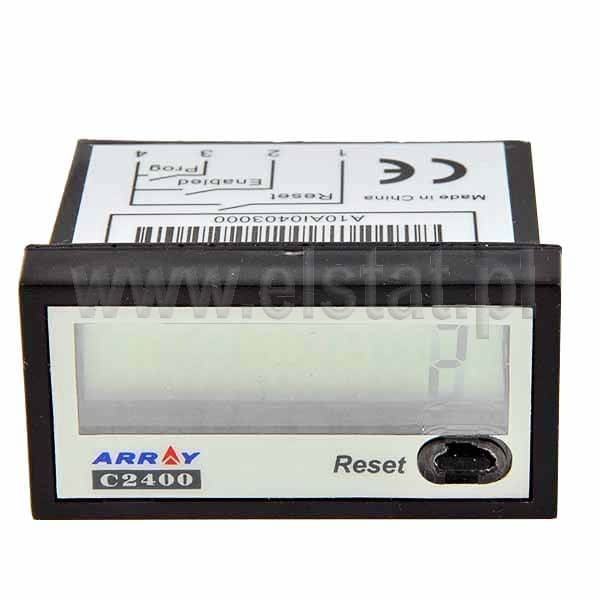

Opisany licznik TC2400 ( C2400) jest zaprogramowany jako licznik impulsów. Po zmianaie funkcji ( ustawianej w dowolnym momencie) może pracować jako; licznik czasu pracy, licznik godzin, licznik minut, sekund. Posiada wiele innych funkcji. Szczegółowe dane katalogowe oraz opis znajdują się w dokumentacji w formie pdf. Licznik impulsów C2400 wykorzystywane są często do zliczania impulsów " drogi " w uzrądzeniach służących do pomiaru metrów, np. mierzenie długości kabli, taśm, okleiny meblowej, itp. Liczniki C 2400 posiadają wyswietlacz LCD 8 cyfrowy. Po przeprogramowaniu na czas pracy model tego licznika może wskazywać : dni, godziny, minuty, sekundy lub ich 15 kombinacji. Licznik jest małym urządzeniem, przystosowanym do montażu w okienku maszyny lub tablicy. Obudowa  licznika impulsów wyposażona jest w łatwo przesuwane jarzmo, blokujące moduł wsunięty w otwór montażowy. Od strony frontowej licznik posiada ośmiopozycyjny wskaźnik LCD o wysokości cyfr 8mm. W tylnej części licznika czasu pracy znajdują się cztery zaciski śrubowe. Są to trzy wejścia sterujące i programujące oraz masa , do których można podłączać elementy stykowe lub wyjścia tranzystorowe czujników. Uaktywnienie wejścia polega na zwarciu go z masą = zacisk współny  ( bez napięcia zewnętrznego ) . W pierwszym etapie uruchomienia wybiera się funkcję ( rodzaj pracy urządzenia ) wraz z właściwościami. Łącznie, do dyspozycji jest jedno z 23. ustawień ( jeden z 6. liczników impulsów, miernik częstotliwości, tachometr lub  15. liczników czasu). Zerowanie stanu licznika impulsów wykonywane jest przez wysterowanie wejścia zerującego. Możliwość zerowania przyciskiem frontowym zależna jest od stanu wejścia zezwalającego. Dzięki zastosowaniu specjalizowanego układu, wykonanego w technologii CMOS i wskaźnika LCD, całkowicie wystarczające jest zasilenie urządzenia pojedynczą baterią typu LR1. Takie rozwiązanie ułatwia instalację i zapewnia pracę niezależnie od zasilania zewnętrznego.
Liczniki impulsów ( lub czasu parcy) C 2400 opisane zostały szczegółowo w pdf. Zasilany z baterii 1x LR1.Waga : ok. 33g

Liczniki impulsów w formie pdf	C2400

UWAGA!

Liczniki C-2400 są  specyficznymi urządzeniami,  co wynika z ich bateryjnego zasilanie 3V, ( wymagane bardzo niskie prądy polaryzacyjne  jak i  dedykowane przeznaczenie, typowo; długo- okresowe liczenie liczenie detali lub czasu pracy maszyn). Podczas użytkowania należy uwzględnić zalecenia ( czytaj poniżej).

Nieuwzględnienie  powyższej specyfiki, może powodać uszkodzenie licznika błędy w użytkowaniu;

• zbyt częste wykorzystanie frontowego przycisku reset ( uszkadza się taśma łącząca LCD- zalecenie wyprowadzić przycisk dodatkowy ),
• dołączanie zbyt długich przewodów ( ryzyko indukowania się zakłoceń elektromagnetycznych, szczególnie w czasie wyładowań atmosferycznych ). Zalecenie: krótkie przewody ekranowane lub z koralikiem ferrytowym w trudniejszych warunkach.
