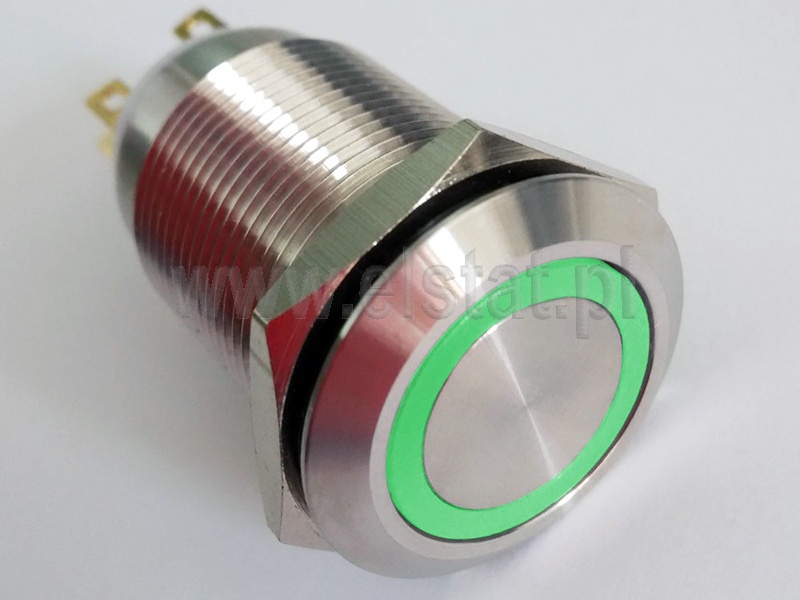

Przełącznik sterujący monostabilny; wandaloodporny; metalowy; podświetlanie oring; LED 12V; zielone; NO/ NC; płaskie czoło; średnica montażu 19mm

Przełącznik sterujący monostabilny; wandaloodporny; metalowy; podświetlanie oring; LED 12V; zielone; NO/ NC; płaskie czoło; średnica montażu 19mm. PBW-19BP, otwór montażowy 19mm, monostabilny. Styki 1NO/ NC ( przełączny), stal nierdzewna. Piny do lutowania, z płaskim przyciskiem podświetlenie LED 12V krawędziowe zielone, 2A, IP67, żywotność:40.000godzin. Świecenie LED od 3,5-12V.

Pasujące gniazdo nr.katalogowy 28207

Dane techniczne:

Przycisk wandaloodporny, przykręcany do obudowy
- pojedynczy
- monostabilny
- przełączny
- klawisz płaski
- wyprowadzenia: do lutowania przewodów lub do podłączenia kostki
- kolor podświetlenia: zielony
- ilość wyprowadzeń: 5
- Prąd / napięcie: 2A/250V
- kolor klawisza: srebrny
- średnica klawisza: 15mm
- napięcie zasilania podświetlenia: 12V

Rysunek techniczny z wymiarami w "mm"  w galerii

Chwilowy, monostabilny = powracający do stanu spoczynkowego po zwolnieniu nacisku

UWAGA!

Nie zaleca się lutowania. Maksymalny czas lutowania wynosi 3 sekundy ( precyzyjne lutownie nie uszkodzi przycisku). W przypadku przegrzania, zarówno styki jaki i podświetlenie LED mogą zostać uszkodzone. Gwarancja przy lutowaniu i uszkodzeniach wynikających z przegrzania nie będzie uwzględniana.

Do przycisku pasuje podstawka o nr. katalogowym 28207

Dane szczegółowe
Nazwa	Przełącznik
Rodzaj przełącznika	przyciskowy
Symbol	PBW-19BP zielony
Sposób przełączania	SPDT ( 1x NO/ NC)
Ilość torów	1 tor
Kolor elementu wykonawczego	srebrny stalowy
Kształt przycisku	płaski
Podświetlenie	podświetlenie LED 12V
Kolor podświetlenia	zielony
Kształt podświetlenia	ring
Typ przełącznika	monostabilny
Wyprowadzenia	do lutowania
Ilość pozycji	2 pozycje
Prąd styków DC	2A
Napięcie przełączania DC	do 250VAC ( 230VAC)
Otwór montażowy / raster	19mm
Kolor korpusu	srebrny
Materiał korpusu	stal nierdzewna
Klasa szczelności	IP67
Producent
Certyfikaty	RoHS
