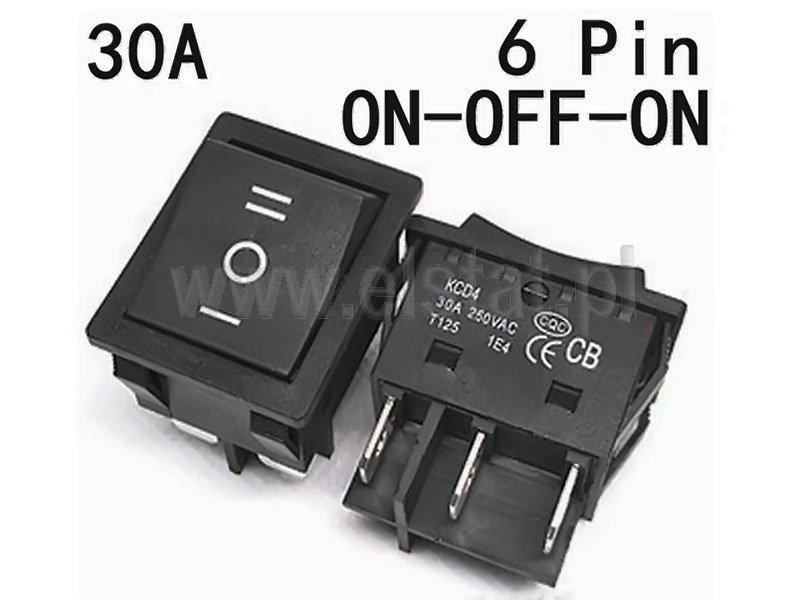

Przełącznik klawiszowy ( kołyskowy ); ON-OFF-ON; 2 tory; czarny; nie podświetlany; bistabilny; konektory 6,3x0,8mm; otwór ok. 22x29mm; 2 pozycje; 30A; 250V AC. Przełącznik kołyskowy, ON-OFF-ON posiada 6 pinów.. Wyłącznik kołyska na 230V i prąd do 30A. Max napięcie 250V
Opis przełącznika kołyskowego 30A
Specjalne przełączniki do spawarek, sprężarek i innych maszyn oraz urządzeń pobierających duże prądy do 30A 250V. Wysoki prąd przełącznika KCD4 możliwy do osiągnięcia przez wzmocnione i srebrzone styki. Wyłącznik do załączania zasilania różnych akcesorii elektrycznych
Przełącznik typu Rocker KCD-4; ( 6-pinowy) 2-pozycje ON-OFF-ON. Przełącznik Rocker o bardzo wytrzymałych stykach 30A; 250VAC realizujący funkcję ZAł-WYŁ-ZAŁ.
Dane techniczne przełącznika 6 pinowego:
Zestawienie parametrów przełącznika 30A/250V
|
ROCKER
|
|
|
DPST
|
|
|
2
|
|
|
ON-OFF-ON zał/wył/zał
|
|
|
30A / 250V AC
|
|
|
czarny
|
|
|
IP40
|
|
|
brak
|
|
|
100mΩ
|
|
|
UL94V-2
|
|
|
-20...85°C
|
|
|
konektory 6,3x0,8mm
|
|
|
10000 cykli
|
|
|
I-O-II
|
|
|
brak
|
|
|
miedź
|
|
|
srebrzone
|
|
|
3
|

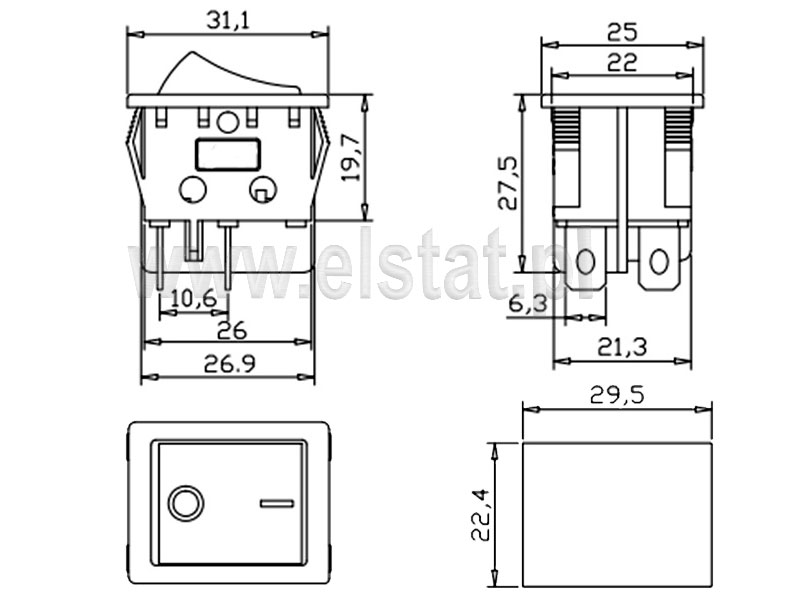

Wymiary wyłącznika kołyskowego 30A; dla 4 pinowego oraz 6-pinowego taki sam
Możliwe sposoby podłączenia przełącznika kołyskowego 6 pinowego
Przełącznik kołyskowy 6 pinowy ma możliwości standardowego podłączenia odbiornika ( funkcja załącz-wyłącz) jak pokazano na schemacie poniżej.
Przykładowy schemat podłączenia przełącznika 6-pinowego
Możemy oczywiści podłączyć do tych wyjść np. sygnalizator lub inny odbiornik, który będzie działał po wyłączeniu przycisku-sygnalizacja spoczynku.
Schemat podłączenia przełącznika 4 -pinowego
