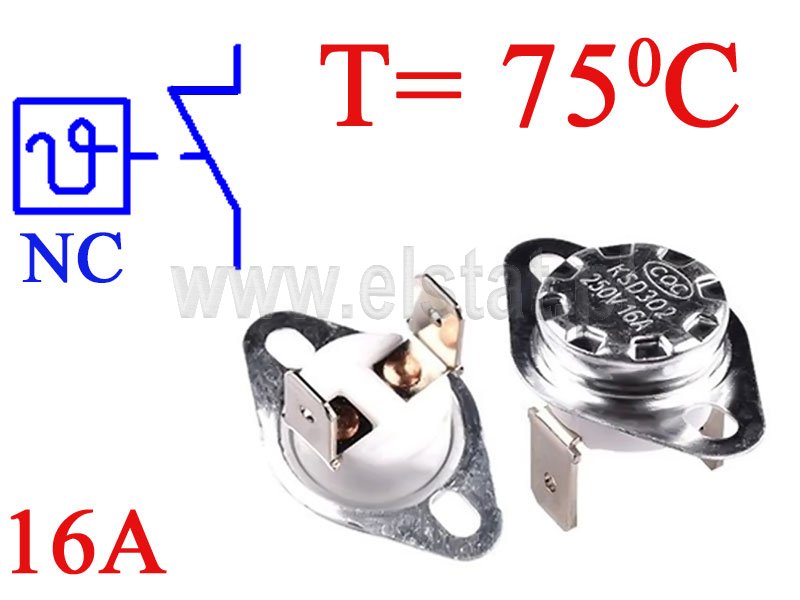

Termostat bimetaliczny 16A; zakres: 75°C; NC; konektory pionowe

16A wyłącznik termiczny; bimetalowy na 75°C  typ: KSD302

Opis termostatu 16A:

Termostat bimetalowy 16A; automatyczny, samoczynnie po ostygnięciu załączy chroniony obwód elektryczny.

Termostat 1 torowy; bimetaliczny; 1x NC; 75°C; 16A; 230V AC; metalowy z uchwytem; konektory 6,3mm pionowe; obudowa ceramiczna.

Zatrzaskowy termostat bimetaliczny serii KSD302 jest rodzajem miniaturowego, hermetycznie zamkniętego termostatu bimetalowego (tarcza 1/2 "). Ma jednobiegunową konstrukcję - jednostykową i pracuje przy obciążeniach rezystancyjnych do 16A. Termostat bimetaliczny KSD302 znajduje szerokie zastosowanie w urządzeniach gospodarstwa domowego z automatycznym resetowaniem w celu zapewnienia kontroli temperatury lub ochrony przed przekroczeniem max. temperatury.

Ogólne parametry elektryczne:

- 16 A 250V AC ( obciążenie rezystancyjne )

- Rezystancja obwodu: 50mΩ Max.

- Rezystancja izolacji: 100MΩ Min.

- Wytrzymałość elektryczna: 1000 V AC przez jedną minutę    lub 1800 V AC przez jedną sekundę

- Żywotność robocza: ok. 10000 cykli (16 A 220V - 230V AC)

Legenda styku:

NC: normalnie zamknięty - zwarty.

Gdy mierzona temperatura jest poniżej temperatury zadziałania termostatu styki są cały czas zwarte co oznacza, że

prąd może płynąć w obwodzie. Styki rozwierają się po przekroczeniu progu zadziałania wyłącznika

termicznego przerywając obwód elektryczny.

 Dokumentacja termostatu 75 st.C

Parametry elektryczne termostatu 75°C:

• Prąd znamionowy: 16A

• Napięcie znamionowe: 250V AC

• Temperatura zadziałania ( rozłączenia ): 75°C

• Tolerancja temperatury > ±5°C

• Typ wyłącznika: rozwierający


Wymiary termostatu:

 - średnica: 16mm
 - wysokość: 12mm
 - rozstaw otworów montażowych: 24mm
