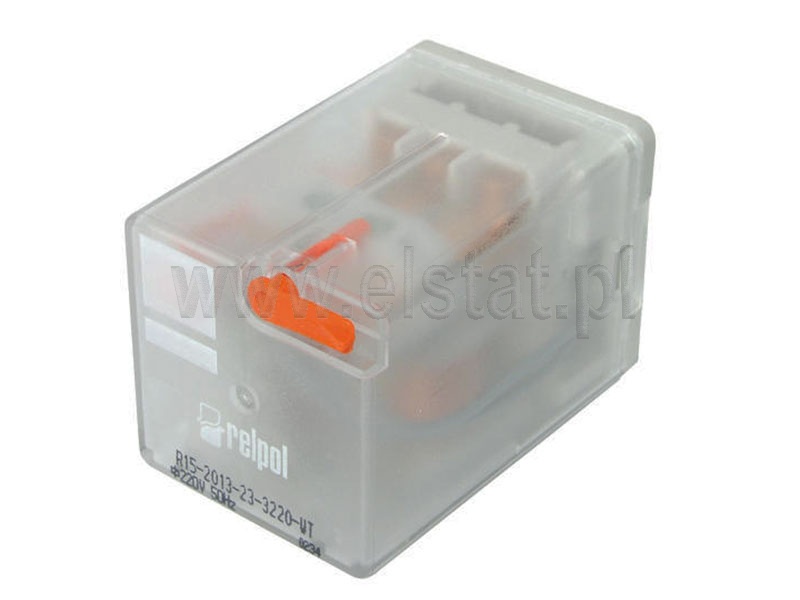

Przekaźnik R15, zasilanie 12V DC, 3 styki

Symbol: PRK-12-R15-A
Kod produktu: 17597

R15 zasilanie 12VDC 10A 3P przekaźnik Relpol Zobacz opis

Dostępność: ok. 3-14 dni roboczych ( przy dostępności u dostawców )

Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl

Koszty dostawy

Zapytaj o produkt

Imię i nazwisko:

Adres e-mail:

Numer telefonu:

Twoje pytanie:

Przepisz kod: weryfikator

Charakterystyka produktu

Przekaźnik R 15 styki 3P 10A Relpol

Przekaźnik R15 napięcie cewki 12VDC. Posiada 3 styki przełączne obciążalne do 10A , wskaźnik zadziałania. Montaż w gniazdach PZ-11

Parametry ogólne

Wymiary: 35x35x54,4 mm
Zestyki: 2P, 3P, 4P
Obciążalność: 10A/24 V DC
Napięcia cewki: 6...220 V DC, 6...240V AC
Uznania: B,CSA,VDE,GOST,deklaracja zgodności

Przekaźnik R15 to znany i stosowany na rynku przemysłowy przekaźnik elektromagnetyczny ogólnego zastosowania.
W wykonaniu standardowym z WT (wyposażone w mechaniczny wskaźnik działania i przycisk testujący) przekaźniki R15 3P przeznaczone są do montażu:
• w gniazdch wtykowych z zaciskami śrubowymi
- PZ11 oraz PS11 z obejmą PZ11 0031, montaż na szynie 35 mm lub na płycie,
- GZU11 z obejmą GZU 1052, montaż na szynie 35 mm,
- GZ11 z obejmą GZ 1050, montaż na płycie,
• w gniazdach wtykowych do lutowania GOP11 z obejmą R159 1051 i uchwytami R15 5922,
• bezpośredniego lutowania w obwodach drukowanych.

Cechy przekaźników R15 3P:
• Styki bez kadmu
• Wykonanie standardowe: w obudowie z WT, do gniazd wtykowych, wykonania napięciowe
• Cewki AC i DC
• Styki 3P; 10A

**Podstawowe dane techniczne**
Dane styków
Ilość i rodzaj zestyków	3P
Materiał styków (w wykonaniu podstawowym)	AgNi
Maksymalne napięcie zestyków AC/DC	250V/250V
Minimalne napięcie zestyków	5V (AgNi)
Znamionowy prąd obciążenia w kategorii AC1 DC1	10A / 250 V AC 10A / 24 V DC
Minimalny prąd zestyków	5mA (AgNi)
Maksymalny prąd załączania	20 A
Obciążalność prądowa trwała zestyku	10 A
Maksymalna moc łączeniowa w kategorii AC1	2500 VA
Dane cewki
Napięcie znamionowe AC DC	6...240 V 50/60 Hz 5...220V
Znamionowy pobór mocy	AC - 2,8 VA; DC - 1,5 W
Pozostałe dane
Znamionowe napięcie izolacji	250 V AC
Stopień ochrony obudowy	IP40

**Przekaźniki R15 3P. Tabela doboru - kody wykonań podstawowych**
Indeks	Kod do zamówienia	Opis
Przekaźniki R15...WT, 3 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, WT- wskaźnik zadziałania mechaniczny + przycisk blokujący
803158	R15-2013-23-1006-WT	cewka 6V DC
802283	R15-2013-23-1012-WT	cewka 12V DC
802846	R15-2013-23-1024-WT	cewka 24V DC wykonanie standardowe
802858	R15-2013-23-1048-WT	cewka 48V DC
802857	R15-2013-23-1110-WT	cewka 110V DC wykonanie standardowe
802863	R15-2013-23-1220-WT	cewka 220V DC wykonanie standardowe
Przekaźniki R15...WTL, 3 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, WTL- wskaźnik zadziałania mechaniczny + przycisk blokujący + dioda świetlna
804375	R15-2013-23-1006-WTL	cewka 6V DC
804596	R15-2013-23-1012-WTL	cewka 12V DC
804597	R15-2013-23-1024-WTL	cewka 24V DC
804598	R15-2013-23-1048-WTL	cewka 48V DC
804600	R15-2013-23-1110-WTL	cewka 110V DC
804602	R15-2013-23-1220-WTL	cewka 220V DC
Przekaźniki R15...WTLD, 3 zestyki przełączne, 10A, do gniazd wtykowych, w obud., IP40, WTLD-wskaźnik zadziałania mechan.+przycisk blokujący+dioda świetlna+dioda gasząca
804379	R15-2013-23-1006-WTLD	cewka 6V DC
804610	R15-2013-23-1012-WTLD	cewka 12V DC
804611	R15-2013-23-1024-WTLD	cewka 24V DC
804612	R15-2013-23-1048-WTLD	cewka 48V DC
804614	R15-2013-23-1110-WTLD	cewka 110V DC
804616	R15-2013-23-1220-WTLD	cewka 220V DC
Przekaźniki R15...WT, 3 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, WT- wskaźnik zadziałania mechaniczny + przycisk blokujący
803166	R15-2013-23-5006-WT	cewka 6V AC
802864	R15-2013-23-5012-WT	cewka 12V AC
802865	R15-2013-23-5024-WT	cewka 24V AC wykonanie standardowe
802866	R15-2013-23-5048-WT	cewka 48V AC
802868	R15-2013-23-5110-WT	cewka 110V AC wykonanie standardowe
802874	R15-2013-23-5230-WT	cewka 230V AC wykonanie standardowe
802875	R15-2013-23-5240-WT	cewka 240V AC
Przekaźniki R15...WTL, 3 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, WTL - wskaźnik zadziałania mechaniczny + przycisk blokujący + dioda świetlna
804373	R15-2013-23-5006-WTL	cewka 6V AC
804644	R15-2013-23-5012-WTL	cewka 12V AC
804645	R15-2013-23-5024-WTL	cewka 24V AC
804646	R15-2013-23-5048-WTL	cewka 48V AC
804665	R15-2013-23-5110-WTL	cewka 110V AC
804651	R15-2013-23-5230-WTL	cewka 230V AC
804652	R15-2013-23-5240-WTL	cewka 240V AC
