Konstrukcja czujnika nie pozwala na podłączenie napięcia sieciowego 230V, dlatego do zasilania czujników zaleca się stosowanie przekaźnika AFR1 z wbudowanym bezpiecznym źródłem napięcia 8VAC. Zalecamy stosowanie sterownika z przekaźnikiem dostosowanym do współpracy z tego typu sondami. Nr katalogowy 10290 lub 23843.
| Dalsze dane techniczne | Średnia gęstość 0,67 g/cm³ |
| Długość kabla | 0.3 m |
| Kolor | Stali szlachetnej |
| Maksymalna temperatura | +125 °C |
| Materiał (LOV) | stal nierdzewna |
| Minimalna temperatura | -40 °C |
| Moc | 50 W |
| Napięcie przełączania | 250 V/AC, 200 V/DC * |
| Pozycje przełącznika | 1 x zestyk rozwierny |
| Przełączanie prądu (maks.) | 1.5 A * |
| Rodzaj styku | 1 NC |
| Rozmiar gwintu | M10 |
| Stopień ochrony | IP67 |

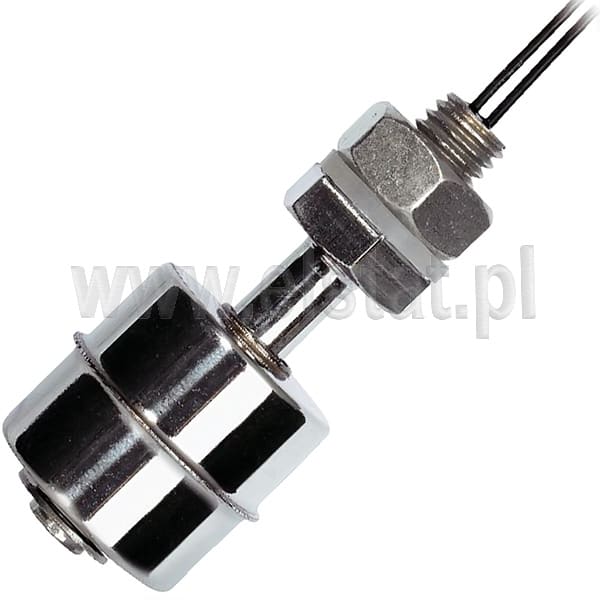

| Typ (typ producenta) | PLS-045B6 VA |
| Typ przycisku / przełącznika (Kategoryzacja) | Wyłącznik pływakowy |
| Wysokość netto | 59.5 mm |
| Złącze (komponenty) | Przewód z wolnym końcem |
| Średnica netto | 28.4 mm |
Konstrukcja sondy oparta jest na kontaktronie. Wszelkie sterowania należy wykonać najlepiej z zastosowaniem przekaźnika pomocniczego. Obwody bezwzględnie zabezpieczyć przed przepięciami, które mogą " zgrzać" styk. Każdorazowo przy sterowaniu napięciem stałym ( np. 24VDC) urządzenia w których powstaje samoindukcja - przekaźniki, zawory, cewki, itp- należy stosować układy antyprzepięciowe, minimum diody.
* Zalecenie:
Koniecznie każdorazowo przy sterowaniu napięciem stałym ( np. 24VDC) urządzenia w których powstaje samoindukcja - przekaźniki, zawory, cewki, itp- należy stosować układy antyprzepięciowe, minimum diody.
|
Schemat z diodą dla napięcia
DC
Zabezpieczenie zwykłą diodą UWAGA ! Podłączenie diody przeciwnie spolaryzowanej-ważne. |
Schemat z warystorem dla
napięcia AC
Zabezpieczenie warystorem UWAGA ! Podłączenie dla pradu DC lub AC |
|---|
