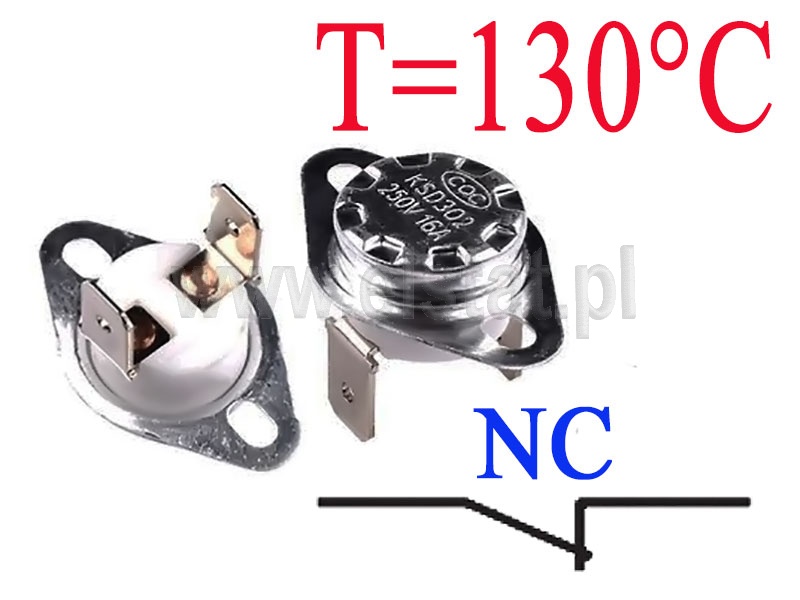

16A wyłącznik termiczny; bimetalowy na 130°C typ: KSD302
Opis termostatu 16A:
Termostat bimetalowy 16A; automatyczny,
samoczynnie po ostygnięciu załączy chroniony obwód
elektryczny.
Termostat 1 torowy; bimetaliczny; 1x NC; 130°C; 16A; 230V AC; metalowy z uchwytem; konektory 6,3mm pionowe; obudowa ceramiczna.
Zatrzaskowy termostat bimetaliczny serii KSD302 jest rodzajem miniaturowego, hermetycznie zamkniętego termostatu bimetalowego (tarcza 1/2 "). Ma jednobiegunową konstrukcję jednostykową i pracuje przy obciążeniach rezystancyjnych. Termostat bimetaliczny KSD302 znajduje szerokie zastosowanie w urządzeniach gospodarstwa domowego z automatycznym resetowaniem w celu zapewnienia kontroli temperatury lub ochrony przed przekroczeniem max. temperatury.
Ogólne parametry elektryczne:
- 16 A 250V AC ( obciążenie rezystancyjne )
- Rezystancja obwodu: 50mΩ Max.
- Rezystancja izolacji: 100MΩ Min.
- Wytrzymałość elektryczna: 1000 V AC przez jedną minutę lub 1800 V AC przez jedną sekundę
- Żywotność robocza: ok. 10000 cykli (16 A 220V - 230V AC)
Legenda styku:
NC: normalnie zamknięty - zwarty.
Gdy mierzona temperatura jest poniżej temperatury zadziałania termostatu styki są cały czas zwarte co oznacza, że
prąd może płynąć w obwodzie. Styki rozwierają się po przekroczeniu progu zadziałania wyłącznika
termicznego przerywając obwód
elektryczny.
Dokumentacja termostatu 130
st.
Parametry elektryczne termostatu 130°C:
Wymiary
termostatu:
- średnica: 16mm
-
wysokość: 12mm
- rozstaw otworów montażowych:
24mm
