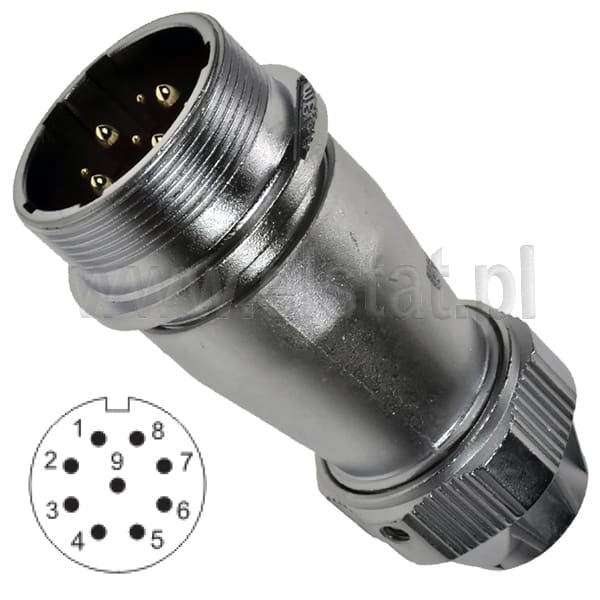

Wtyk przemysłowy męski, 9 pinów, na przewód, gwint zewnętrzny. Wtyk męski, WF24J9ZE1, 9 torów, lutowany, przekrój przewodu od 0,75 do 2,5mm2, średnica zewnętrzna przewodu 9-10,5mm, szczelność IP67, prąd znamionowy25A/ 500V, producent Weipu |
|
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| Rodzaj złącza |
2 piny |
3 piny |
4 piny |
9 pinów |
10 pinów |
12 pinów |
19 pinów |
|
Prąd max(A) |
25A |
25A |
25A |
5A, 25A |
10A |
10A |
5A |
|
Rozmiar pinów |
Ø2.5X2 |
Ø 2.5X3 |
Ø 2.5X4 |
Ø1X5
oraz |
Ø1.5X10 |
Ø1.5X12 |
Ø1X19 |
|
Napięcie max (V AC) |
|
500V |
500V |
500V |
500V |
500V |
500V |
|
Napięcie testowe ( V AC ) przez 1 min |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
|
Rezystancja złącza mΩ |
1 |
1 |
1 |
5, 1 |
2.5 |
2.5 |
5 |
|
Rezystancja izolacji MΩ |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
Przekrój przewodów mm2/AWG |
< 2.5/13 |
< 2.5/13 |
< 2.5/13 |
< 0.785/18 |
< 2/14 |
< 2/14 |
< 0.785/18 |
|
Dane szczegółowe | |
|---|---|
| Nazwa | Wtyk |
| Typ złącza | przemysłowe okrągłe |
| Symbol | WF24J9ZE1 |
| Liczba torów / pinów | 9 torów ( Ø 1X5 + Ø 2.5X4 ) |
| Orientacja złącza | proste |
| Montaż przewodu | lutowany |
| Przekrój przewodu | 0,75; 2,5mm2 |
| Średnica zewnętrzna przewodu | 9-10,5mm |
| Seria złącza przemysłowego | WF24 |
| Montaż złącza | na przewód |
| Sposób blokowania złącz | skręcane |
| Materiał korpusu złącza | stop cynku chromowany |
| Kolor korpusu / izolatora złącza | srebrno-czarny |
| Klasa szczelności złącza | IP67 |
| Prąd znamionowy | 25A |
| Napięcie znamionowe | 500V |
| Pokrycie styków | złocone |
| Producent | Weipu |
| Certyfikaty | RoHS |
