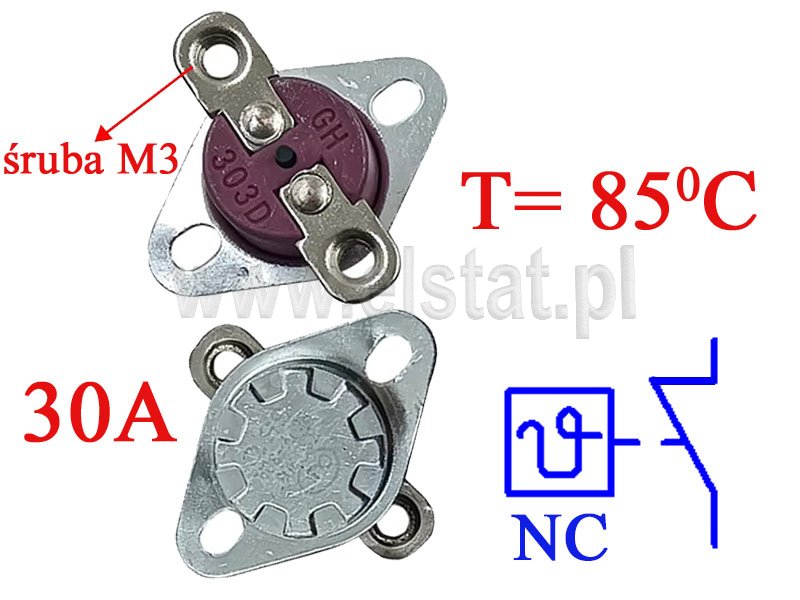

Termostat bimetaliczny 30A; zakres: 85°C; NC; konektory śrubowe poziome

Wyłącznik bimetaliczny 85°C; typ KSD303 na prąd 30A; 230V AC; poziome złącza na wkręty M3; styk NC. Korpus ceramiczny; funkcja normalnie zamknięty poniżej 85°C;  po przekroczeniu temperatury zadziałania termostatu czyli ponad 85°C styk otwarty. Czujnik temperatury NC posiada przycisk resetu który uruchamia termostat po zadziałaniu. Wyłącznik termiczny pomimo,że posiada przycisk reset wraca automatycznie do pozycji NC po spadku temperatury poniżej katalogowej w granicach swojej histerezy.

30A wyłącznik termiczny; bimetalowy na 85°C  typ: KSD303; termostat do grzejnika

Termostat serii KSD303; 250 V do 30A; styk NC

Opis termostatu 30A:

Termostat bimetalowy 30 A; automatyczny, samoczynnie po ostygnięciu załączy chroniony obwód elektryczny.

Termostat 1 torowy; bimetaliczny; 1x NC; 85°C; 30A; 230V AC; metalowy z uchwytem; konektory poziome z otworem M3; obudowa ceramiczna.

Zatrzaskowy termostat bimetaliczny serii KSD303 jest rodzajem miniaturowego, hermetycznie zamkniętego termostatu bimetalowego (tarcza 1/2 "). Ma jednobiegunową konstrukcję jednostykową i pracuje przy obciążeniach rezystancyjnych. Termostat bimetaliczny KSD303 znajduje szerokie zastosowanie w urządzeniach gospodarstwa domowego z automatycznym resetowaniem w celu zapewnienia kontroli temperatury lub ochrony przed przekroczeniem max. temperatury.

Ogólne parametry elektryczne:

• - 30 A 250V AC ( obciążenie rezystancyjne )
• - Rezystancja obwodu: 50mΩ Max.
• - Rezystancja izolacji: 100MΩ Min.
• - Wytrzymałość elektryczna: 1000 V AC przez jedną minutę    lub 1800 V AC przez jedną sekundę
• - Żywotność robocza: ok. 10000 cykli (30 A 220V - 230V AC)

Legenda styku:

 Dokumentacja termostatu 85 stopni

Parametry elektryczne termostatu 85°C:

• Prąd znamionowy:30A

• Napięcie znamionowe: 250V AC

• Temperatura zadziałania ( rozłączenia ): 85°C

• Tolerancja temperatury > ±5°C

• Typ wyłącznika: rozwierający


Wymiary termostatu:

 - średnica: 16mm
 - wysokość: 12mm
 - rozstaw otworów montażowych: 24mm
