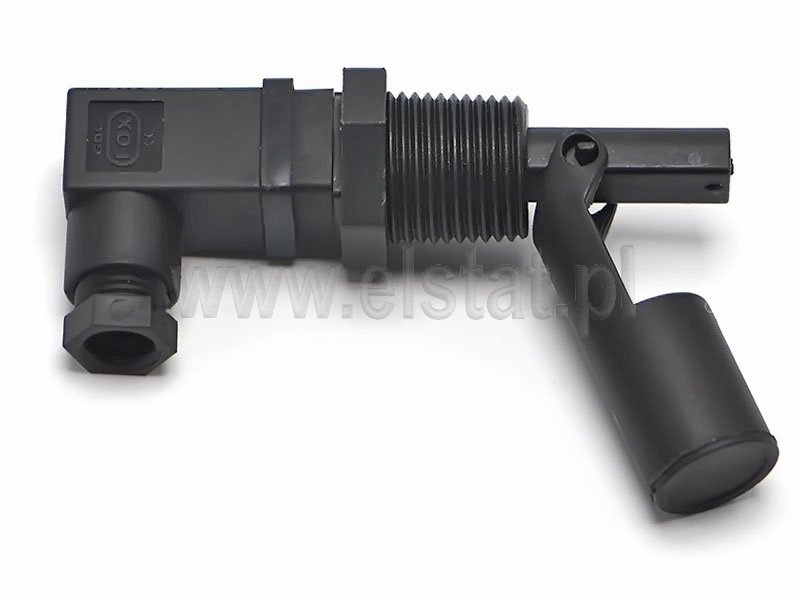

Przełącznik pływakowy - plastikowy; tworzywo sztuczne montowany z boku
Zapoznaj się z
niższą ceną przy zakupie większej ilości bocznych sond pływakowych z
PCV.
Opis:
Styk zwierny, NO; fi 21,3 mm; pomiar do +85°C; 100 VDC; 0.5 A. Mocowanie z boku, gwint 1/2 cala. Czujnik ma zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes.
Parametry czujnika poziomu cieczy z PCV;
Wymiary bocznej sondy poziomu z gwintem 1/2
cala
Czujnik posiada pływak z magnesem, który po podniesieniu pływaka pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj na ściance bocznej zbiornika. W zależności od ułożenia pływaka mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Wykonane są z tworzywa sztucznego z możliwością stosowania w zakresie temperatur do +85 stopni Celsjusza.
Przykład zastosowania:
Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego. Dzięki temu czujniki mogą pracować jako NC – normalnie zamknięte lub NO - normalnie otwarte czyli włączanie lub wyłączanie. Zmianę trybu pracy uzyskujemy przez obrócenie pływaka o 180°.
Sposoby instalowania bocznej sondy poziomu:
Sposób 1 ( załączenie sondy przez podnoszący się poziom cieczy)
1. Gdy woda podnosi się, pływak załączy styk
sondy;
2. Włączy się zasilanie obwodu sterowania.
Schemat
działania sondy od podnoszącego się poziomu cieczy - załączenie
styku
Sposób 2 ( wyłączenie sondy przez podnoszący się poziom cieczy)
1. Gdy woda podnosi się, pływak wyłączy styk
sondy;
2. Wyłączy się zasilanie obwodu
sterowania.
Schemat
działania sondy od podnoszącego się poziomu cieczy - wyłączenie styku
| Moc znamionowa: | 50W |
| Max. napięcie przełączania: | do 220VDC * |
| Max. prąd przełączania: | 1,5A |
| Napięcie przebicia: | 300VDC |
| Max. prąd pracy: | 3,0A |
| Max opór wejściowy (nie dotyczy przewodów): | 100m Ohm |
| Temperatura pracy: | -30 ~+125 °C |
| Montaż przewodów: | małe złącze |
| Materiał: | plastik PP |
Zalecamy ! *
W związku z wahaniami napięcia i przepięciami w sieci energetycznej łatwo może dojść do uszkodzenia kontaktronu. Zachęcamy do korzystania z elektronicznych sterowników kontroli poziomu. Sterowniki tego typu dostarczają napięcie bezpieczne ok. 8 V do sondy (styku kontaktronu). Sterownik ma możliwość podłączenia czujnika MIN. oraz MAX. lub tylko jeden z nich. Przekaźnik ma zdolność sterowania dowolnym urządzeniem za pomocą styków. Do styku można podłączyć napięcie 12 V, 24 V czy 230 V oraz każde inne max. do 250 V. Zasilanie elektronicznego sterownika odbywa się napięciem sieci 230 V AC. Symbol naszych przekaźników to; sonda-prk, kod produktu 10290 lub 23843. Można je odszukać w towarach powiązanych lub po kodzie produktu.
Schemat podłączenia bocznej sond poziomu do sterownika elektronicznego
* Ważne
Koniecznie każdorazowo przy sterowaniu napięciem stałym ( np. 24VDC) urządzenia w których powstaje samoindukcja - przekaźniki, zawory, cewki, itp- należy stosować układy antyprzepięciowe, minimum diody.
|
Schemat z diodą dla napięcia DC
Zabezpieczenie zwykłą diodą UWAGA ! Podłączenie diody przeciwnie spolaryzowanej- ważne. |
Schemat z warystorem dla napięcia AC
Zabezpieczenie warystorem UWAGA ! Podłączenie dla pradu DC lub AC |
|---|
