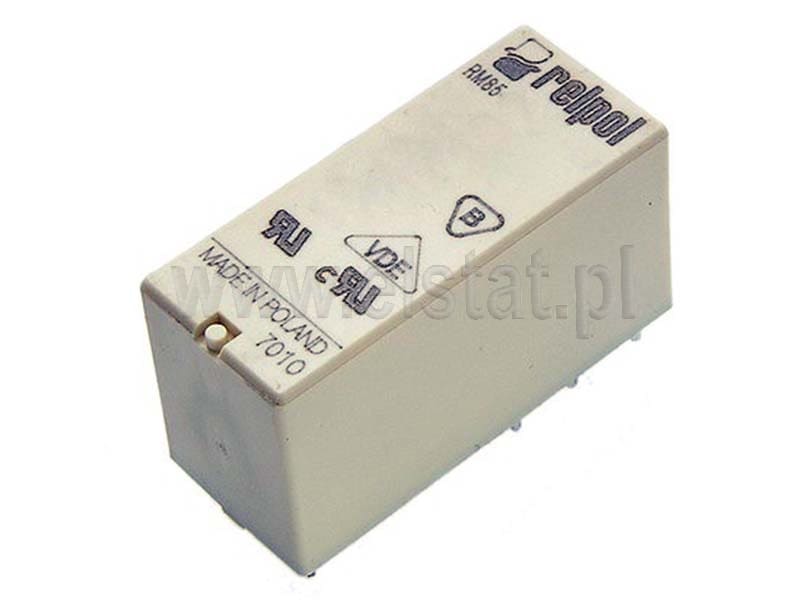

Przekaźnik RM85 to elektromagnetyczny przekaźnik miniaturowy ogólnego
zastosowania. Przekaźniki RM85 przeznaczone są do bezpośredniego lutowania
w obwodach drukowanych oraz do gniazd wtykowych z zaciskami śrubowymi
GZT80 oraz GZM80 z obejmą GZT80-0040, montaż na szynie 35 mm lub na
płycie. Do gniazd oferowane są muduły sygnalizacyjne / przeciwprzepięciowe
typu M.. . Możliwość stosowania gniazd do obwodów drukowanych PW80 oraz
EC50 z obejmą MH16-2.
Cechy przekaźników RM85:
• Styki bez kadmu
•
Wysokość 15,7 mm
• Napięcie probiercze 5000V / odległośc izolacyjna 10
mm
• Do obwodów drukowanych i gniazd wtykowych
• Cewki AC i DC
•
Styki 1P, 1Z; 16A
Podstawowe dane techniczne
|
Dane styków |
|
Ilość i rodzaj zestyków |
|
1P, 1Z |
|
Materiał styków |
|
AgNi, AgNi/Au 5 µm, AgSnO2 |
|
Maksymalne napięcie zestyków |
AC |
440 V |
|
Znamionowy prąd obciążenia w kategorii |
AC1 |
16 A/250 V AC |
|
DC1 |
16 A/24 V DC |
|
Obciążalność prądowa trwała zestyku |
|
16 A |
|
Maksymalna moc łączeniowa w kategorii |
AC1 |
4 000 VA |
|
Dane cewki |
|
Napięcie znamionowe |
AC 50/60 Hz |
12 … 240 V |
|
DC |
3 ... 110 V |
|
Znamionowy pobór mocy |
AC |
0,75 VA |
|
DC |
0,4 … 0,48 W |
|
Dane izolacji |
|
Napięcie probiercze |
|
- pomiędzy cewką a stykami
- przerwy zestykowej |
|
5 000 V AC |
| |
1 000 V AC |
|
Pozostałe dane |
|
Trwałość łączeniowa w kategorii |
AC1 |
>0,7 x 105 16 A, 250 V AC |
| |
>104 20 A, 250 V AC, 85 °C
(RM85-3021-25-1...) |
|
Trwałość mechaniczna (cykle) |
|
>3 x 107 |
|
Temperatura otoczenia - pracy |
|
AC: -40…+70°C |
| |
DC: -40…+85°C |
|
Gniazda |
GZT80, GZM80, GZS80, EC50, PW80, GD50 |
|
Akcesoria do gniazd |
Moduły sygnalizacyjne / przeciwprzepięciowe,
obejmy | |
