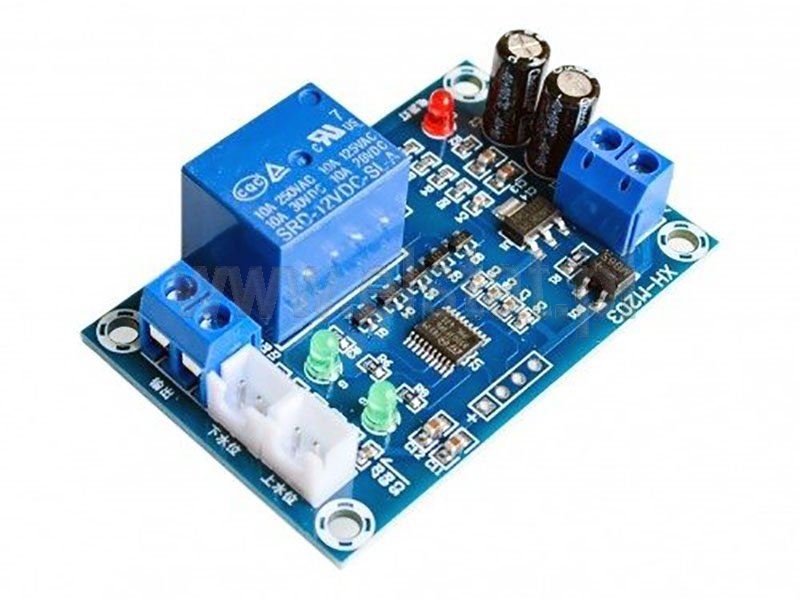

Opis modułu automatycznego kontrolera poziomu cieczy
W
pełni automatyczny moduł pracujący na STM8, a jego praca polega na kontroli
poziomu wody. Gdy jest on zbyt niski to urządzenie ma za zadanie uruchomienie
pompy wody. Gdy osiąga stan pożądany to zatrzymuje ją. Lub stan odwrotny
uruchamianie pompy gdy poziom wody będzie za wysoki.
Moduł
służy do utrzymywania poziomu wody w zbiorniku, a gdy sygnały odbiera z dwóch
czujników to można ustawić poziom maksymalny i minimalny w za pomocą konkretnych
czujników pływakowych
Szeroko stosowany w
projektach ochrony wody, wieży ciśnień, beczkach i zbiornikach na wodę, stawie
wodnym itp.
Schemat podłączenia modułu kontroli poziomu cieczy znajduje się na foto w galerii.
Dane techniczne
Model:
XH-M203
Napięcie robocze: AC / DC12V
Prąd przełączania styków: 10A
Maksymalne
napięcie: AC-250V, DC-30V
Typ wyjścia:
wyjście przekaźnikowe
Rodzaj kontroli: pełna
automatyka
Współpracuje z czujnikami
kontaktronowymi - czujniki pływakowe
Rozmiar:
6 x 3,8 cm / 2,36 x 1,5 cala
Montaż: śruby
M3
moduł poziomu cieczy
W zestawie
Moduł automatycznego kontrolera poziomu wody - przekaźnik 12V - przełącznik pompy XH-M203 - 1szt.
