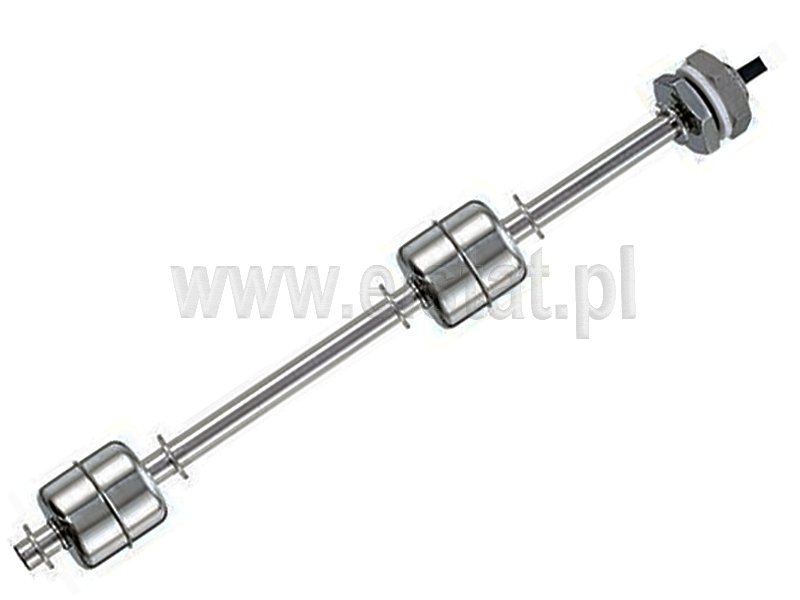

Czujnik poziomu; metalowy; pionowy; długość 275mm; styk 2x NO; 50VDC; 0.2A

Czujnik pływakowy poziomu cieczy 2 poziomy; L= 27,5cm

Wymiary na fotografi w galerii

Opis

Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny.Wykonane ze stali nierdzewnej z możliwością stosowania w szerokim zakresie temperatur. Odległość pływaków od siebie ok. 185mm ( 18,5cm). Długość od śruby mocującej wynosi 275mm + 16mm gwintu mocującego. Szerokość pływaka 28mm.

Dane techniczne:

Uwaga

* Konstrukcja czujnika nie pozwala na podłącznienie napięcia
sieciowego 230V, dlatego do zasilania czujników zaleca się
stosowanie przekaźnika AFR 1 z wbudowanym bezpiecznym źródłem
napiecia 8VAC lub napiecia sterowniczego 24V DC.

Przykład zastosowania

Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego. Dzięki temu czujniki mogą pracować jako NC normalnie zamknięte lub NO - normalnie otwarte czyli włączanie lub wyłączanie. Zmianę trybu pracy uzyskujemy przez obrócenie pływaka o 180°
