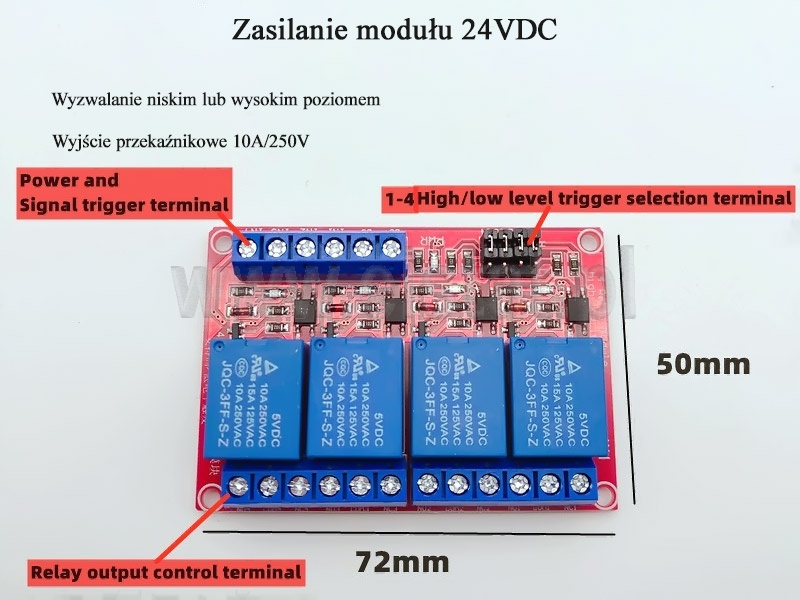

Moduł z 4 przekaźnikami; izolacja transoptorowa; 24VDC; wyzwalnie niski lub wysoki poziom

Moduł 4-kanałowy, przekaźnik 24V; 10A; wyzwalanie LO lub HI

Czterokanałowy moduł przekaźnika zasilanego napięciem 24V może być sterowany przez tranzystor ( zasilanie przekaźnika to napięcie 24V) z Arduino dzięki wejściu transoptorowemu. Wystarczy podłączyć moduł do zasilania oraz podłączyć cyfrowy sygnał sterujący do wejścia IN.
Na module zamontowane są diody LED sygnalizujące pracę przekaźnika oraz podłączone zasilanie.

Informacje o okablowaniu:

• DC+: dodatni biegun zasilania systemu ( plus "+")
• DC-: ujemny biegun zasilania systemu ( minus "-")
• IN1: wyzwalanie przekaźnika poziomem niskim (LO) lub wysokim (HI)

Dane techniczne modułu 4 przekaźnikowego:

• Ilość przekaźników: 4
• Ilość torów: 4 tory NO/NC

• Napięcie zasilania: 24V

• Max. obciążenie przekaźników:
      10A/250VAC
      15A/125VAC

• rodzaj połączeń przekaźnika: złącza terminalblock

• diody LED sygnalizujące zasilanie oraz stan przekaźnika

• Optyczna separacja  kanału
