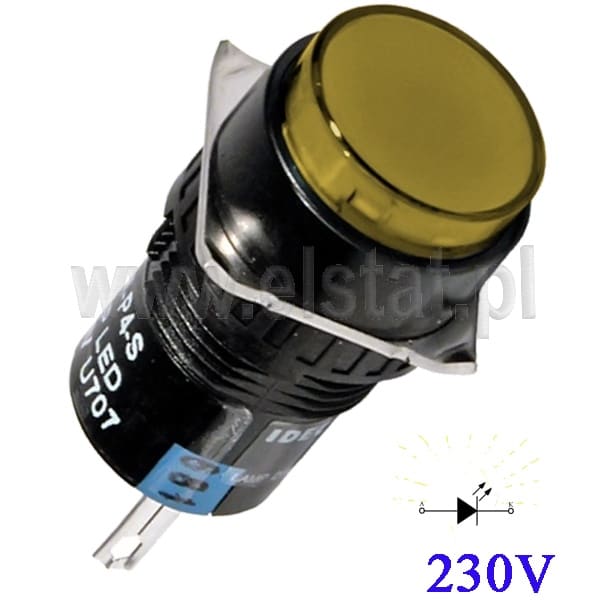

Przycisk chwilowy; żółły LED 230V

Przełącznik monostabilny okrągły czerwony, 230V

Dane techniczne:

Przycisk przykręcany do obudowy
- pojedynczy monostabilny okrągły
- wyprowadzenia do lutowania przewodów
- ilość wyprowadzeń: 5
- Prąd / napięcie: 3A/250V, 5A/30V
- kolor klawisza: żółty
- średnica klawisza: 16mm
- źródło światła: dioda LED
- napięcie zasilania podświetlenia 230V


Poniżej rysunek techniczny z wymiarami w "mm"

Opis sposobu podłączenia:

Przyciski lub przełączniki zintegrowane z napędem często posiadają oznaczenia znajdujące sie przy wyprowadzeniach styków. Ze względu na małe wymiary oznaczenia są literowe w wersji skróconej, ale pozwalające na identyfikacje wyprowadzenia. Tak jest również w tym przypadku. Przy konektorze znajdują się napisy:

    C = COM wspólne połączenie dla obu styków
    NO = styk normalnie otwarty, czyli zwierny
    NC = styk normalnie zamknięty, czyli rozwierny

Pozostałe konektory to zasilanie żółtej diody LED, którą w tym przypadku łaczymy do 230 V AC. Diodę można podłączyć bezpośrednio do zasilania, aby świeciła na stałe lub w inny sposób zależnie do konfiguracji układu, np. po zadziałaniu odbiornika.
