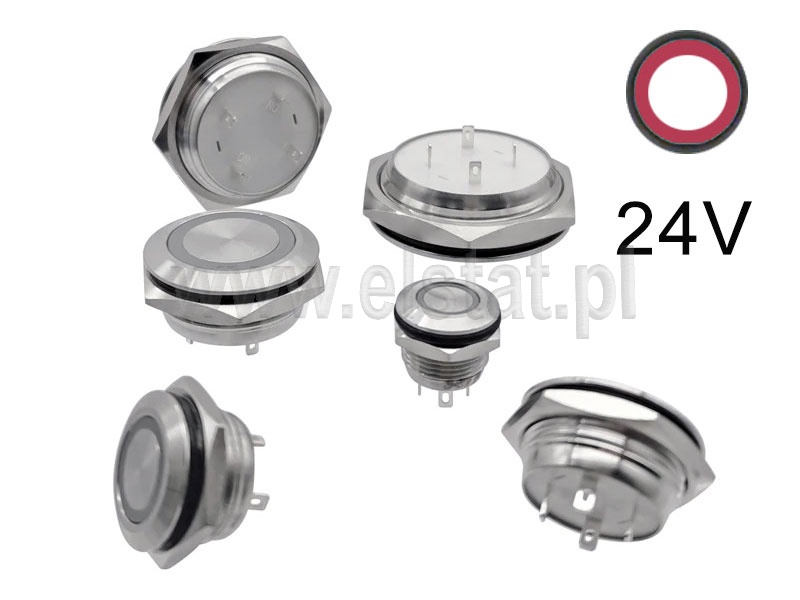

Przycisk monostabilny; wandaloodporny; krótki; czerwony LED 12V;24V; NO; płaskie czoło; 19mm; srebrny

Przycisk ma działanie chwilowe (jak np. reset komputera) i nie ma odpowiedniego złącza. Pasujące konektory 2,2mm lub 2,8mm znajdziesz w towarach powiązanych. Proszę dokładnie pomyśleć przed zakupem

Przycisk hermetyczny chwilowy z diodą. Mały skok klawisza. Przycisk o średnicy 19mm. Napięcie zasilania diody LED od 12 V do      24 V. Przycisk wandaloodporny z krótkim skokiem i niską zabudową.

Bardzo  krótki - niski przycisk z podświetleniem LED 12V do 24V; silwer.
Rodzaj operacji: chwilowy; NO; z samopowrotem
Materiał: nikiel, mosiądz
Kolor: srebrny
Podświetlenie LED: czerwone
Styk przełącznika: 2A /250VAC

Rodzaj operacji: chwilowy; NO; z samopowrotem

Po naciśnięciu przycisku, naciśnięcie klawisza powróci automatycznie, jeśli nie będziesz nadal naciskać przycisku. Resetowanie.

Specyfikacja:

Przycisk nie ma odpowiedniego złącza. Podłączenia realizujesz poprzez lutowanie przewodów ( zalecane ) lub kupuj pojedyncze złącza.

Kolor: srebrny
Kolor diody LED: czerwony
Parametry styku przełącznika: 2A /250VAC
Skok klawisza: ≤ 0.5mm
Wodoodporne klasy: IP65
Napięcie LED: 12V - 24V
Typ operacji: chwilowy ( jak przycisk komputera )
Rozmiar otworu montażowego: 19mm

Po naciśnięciu przycisku, naciśnięty klawisz powróci automatycznie, jeśli nie będziesz nadal naciskać jak funkcja - resetowanie.

Wymiary czerwonego przycisku niskoprofilowego średnicy 19mm

Schemat połączeń

Istnieje wiele metod okablowania, poniższe zdjęcie jest tylko przykładem w celach informacyjnych.

Schemat okablowania normalne otwarte, NO.

Schemat podłączenia przycisku, NO - świecenie czerwonej diody LED 24V po naciśnięciu

Po naciśnięciu przełącznika obciążenie będzie pod napięciem. Dioda LED świeci się podczas naciskania.

Kształt i rodzaj frontowej części przycisku - główki z czerwoną diodą LED 24V

Przycisk przełącznika jest płaski.

Paramerty:

• materiał: nikiel,
• kolor: srebrny
• LED kolor: czerwony
• styki przełącznika: 2A /250VAC
• skok przycisku: ≤ 0.5mm
• wodoodporny klasy: IP65
• napięcie LED: 24V ( także 12V)
• typ działania: chwilowy
• rozmiar otworu: 19mm

Zaciski legenda:

"+": Biegun dodatni diody led

 " - ": biegun ujemny diody led

"NO": normalne otwarte "C": wspólne połączenie

"NO" i "C": obwód jest zawsze otwarty, chyba że naciśniesz przycisk wtedy następuje zwarcie na czas nacisku.
