TC 2400; licznik uniwersalny; elektroniczny; s:M:H:D

 Dokumentacja

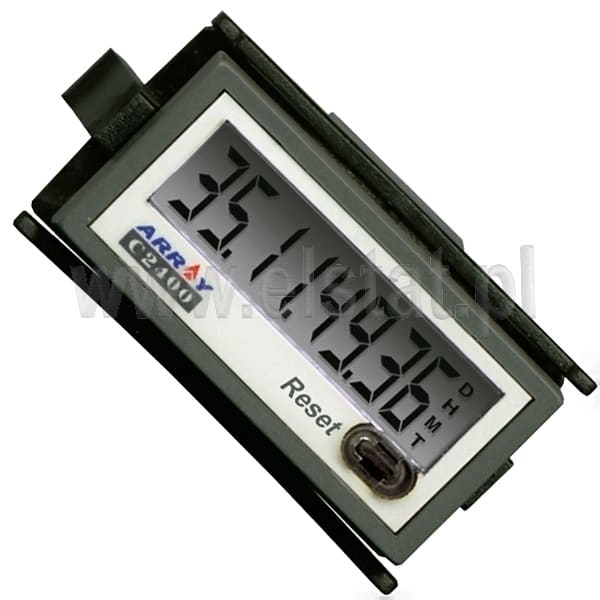

Opisany licznik TC2400 ( C2400) może pracować jako; licznik czasu pracy, licznik godzin, licznik minut, sekund, impulsów, posiada wiele innych funkcji. Szczegółowe dane znajdują się w dokumentacji w formie pdf. Licznik czasu pracy TC2400 ( liczniki czasu pracy maszyny) służy do zliczania czasu pracy różnych urządzeń, maszyn itp. Liczniki TC 2400 posiadają wyswietlacz LCD 8 cyfrowy. Model tego licznika czasu pracy może wskazywać : dni, godziny, minuty, sekundy lub ich 15 kombinacji. Licznik jest małym urządzeniem, przystosowanym do montażu w okienku tablicy lub maszynie. Obudowa  licznika   godzin  pracy wyposażona jest w łatwo przesuwane jarzmo, blokujące moduł wsunięty w otwór montażowy. Od strony frontowej licznik posiada ośmiopozycyjny wskaźnik LCD o wysokości cyfr 8mm. W tylnej części licznika czasu pracy znajdują się cztery zaciski śrubowe. Są to trzy wejścia urządzenia i masa , do których można podłączać elementy stykowe lub wyjścia tranzystorowe czujników. Uaktywnienie wejścia polega na zwarciu go z masą= zacisk współny ( bez napięcia zewnętrznego ) . W pierwszym etapie uruchomienia wybiera się funkcję ( rodzaj pracy urządzenia ) wraz z właściwościami. Łącznie, do dyspozycji jest jedno z 23. ustawień ( jeden z 15. liczników czasu, 6. liczników impulsów, miernik częstotliwości, tachometr ). Zerowanie stanu licznika impulsów lub czasu wykonywane jest przez wysterowanie wejścia zerującego. Możliwość zerowania przyciskiem frontowym zależna jest od stanu wejścia zezwalającego. Dzięki zastosowaniu specjalizowanego układu, wykonanego w technologii CMOS i wskaźnika LCD, całkowicie wystarczające jest zasilenie urządzenia pojedynczą baterią typu LR1. Takie rozwiązanie ułatwia instalację i zapewnia pracę niezależnie od zasilania zewnętrznego.
Liczniki czasu pracy TC 2400 opisane zostały szczegółowo w pdf. Zasilany z baterii pastylkowej 1x LR1.Waga : ok. 33g

UWAGA!

Liczniki TC-2400 są  specyficznymi urządzeniami, co wynika z ich bateryjnego zasilanie 3V, ( wymagane bardzo niskie prądy polaryzacyjne  jak i  dedykowane przeznaczenie, typowo; długo-okresowe liczenie czasu pracy maszyn lub zliczanie detali). Podczas użytkowania należy uwzględnić zalecenia ( czytaj poniżej).

Nieuwzględnienie  powyższej specyfiki, może powodać błędy w użytkowaniu takie jak;

• zbyt częste wykorzystanie frontowego przycisku reset ( uszkadza się taśma łącząca LCD- zalecenie wyprowadzić przycisk dodatkowy ),
• dołączanie zbyt długich przewodów ( ryzyko indukowania się zakłoceń elektromagnetycznych, szczególnie w czasie wyładowań atmosferycznych ).
• Zalecenie: krótkie przewody ekranowane albo z koralikiem ferrytowym w trudniejszych warunkach.

1- zerowanie 2- aktywowanie przycisku 3- sterowanie 4- wspólny biegun	Połączenia elektryczne i wyrowadzenie sygnałów

Wymiary: Długość 48mm Wysokość 24mm Głębokość 38,2mm Otwór 45x22mm
