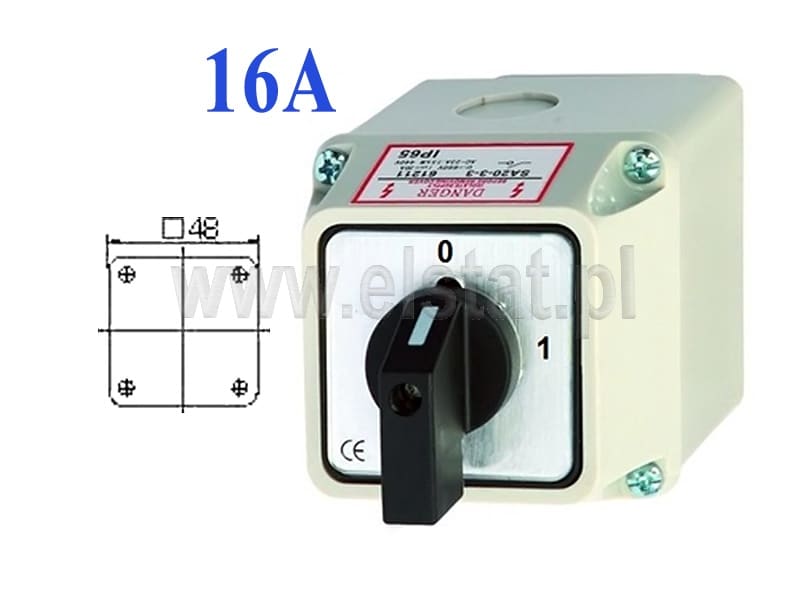

ŁKA16/10/OB1; rozłącznik krzywkowy; obudowany; 0-1; 16A; 3-fazy

Rodzaj:
Łącznik krzywkowy 16A 0-1 3-fazowy w obudowie IP65
Wykorzystanie łącznika krzywkowego:

Łączniki krzywkowe znajdują zastosowanie w obwodach głównych i pomocniczych, a szczególnie:
- jako łączniki silnikowe do łączenia i sterowania napędów z silnikami jedno- i trójfazowymi, jako przełączniki gwiazda-trójkąt, przełączniki kierunku i ilości obrotów itd.
- w obwodach pomocniczych, sterowniczych, sygnalizacyjnych i pomiarowych, wykonane zgodnie z żądanym programem łączenia
- jako wyłączniki, przełączniki i przełączniki zaczepów, np. w transformatorach i spawarkach elektrycznych
- jako przełączniki grupowe np. do łączenia rezystorów i elementów grzejnych
- jako przełączniki w funkcji przycisków z samoczynnym powrotem do pozycji wyjściowej
- jako rozłączniki izolacyjne

Budowa łącznika krzywkowego:
Każdy łącznik krzywkowy składa się z okreslonej liczby elementów łączeniowych, uzależnionej od programu łączenia i warstw, które w łatwy sposób mogą być ze sobą montowane. Korpusy elementów łączeniowych są wykonane z tworzyw sztucznych, odpornych szczególnie na działanie prądów pełzających i łuku elektrycznego. Element łączeniowy posiada jeden lub dwa tory prądowe rozmieszczone pod kątem 180°, z których każdy wyposażony jest w styk z podwójną przerwą stykową. Każdy z nich składa się z dwóch styków nieruchomych oraz jednego ruchomego mostka stykowego. Mostek stykowy jest dociskany sprężynami stykowymi, a otwieranie styku następuje przy pomocy krzywki umieszczonej w środku elementu łączeniowego. Krzywki poszczególnych elementów łączeniowych są ze sobą pewnie sprzęgnięte, co zapewnia jednoczesność załączania i wyłączania wszystkich styków. Przez zastosowanie dwuprzerwowego układu styków, oraz nakładek stykowych ze specjalnego stopu srebra odpornego na działanie łuku elektrycznego, uzyskano duże zdolności łączeniowe i wysoką trwałość łączeniową. Odpowiedni mechanizm zaskokowy napędu gwarantuje pewne przestawienie styków ruchomych łącznika w poszczególnych położeniach ustalonych. Sprężyny napędowe mechanizmu zaskokowego są różne w zależności od ilości elementów łączeniowych. Do ograniczenia położeń służą ograniczniki. Elementy łączeniowe, napęd i płyta tylna (płyta mocująca) są powiązane w jedną całość przy pomocy śrub izolacyjnych. W specjalnym wykonaniu łączniki krzywkowe mogą być dostarczane z większą niż 12 ilością elementów łączeniowych
