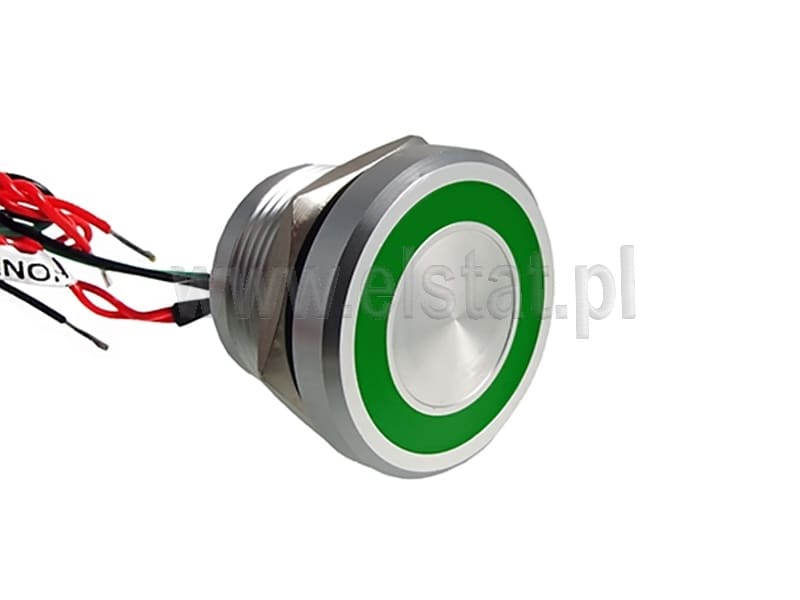

Przycisk sterujący wandaloodporny; monostabilny; aluminium; podświetlanie LED 3-24V; zielone; NO piezoelektryczny; płaskie czoło; średnica montażu 22mm

Przycisk ( włącznik, wyłącznik ), sterujący wandaloodporny, piezoelektryczny, podświetlany LED 24V ( działanie LED od 3V do 24V), kolor zielony; styk 1x NO. Metalowy przycisk okrągły, płaskie czoło, monostabilny. Otwór montażowy 22mm. Przycisk chwilowy aluminiowy, z przewodami 30cm, z płaskim wysokim przyciskiem 4.5mm, 200mA, podświetlenie LED 24V krawędziowe ( ring) zielone, IP68, odp.:PS225P10Y01G24L,PZA220RYR01NOMKG. Obudowa aluminiowa.

Przycisk piezoelektryczny w metalowej obudowie z zieloną diodą LED, przeznaczony do pracy w trudnych warunkach środowiskowych, gdzie wymagana jest długa żywotność i odporność mechaniczna.

UWAGA WAŻNE !

Przycisk wysyła na wyjściu krótki impuls ( ok. 20ms). Jeżeli jest potrzebne dłuższe działanie należy zastosować przekaźnik czasowy wydłużający impuls ( nasz nr. katalogowy czasówki 27285) lub inną obróbkę elektroniczną, np. sterownik.

Podłączenie:

Zasilanie LED: B=czarny "-" zasilania: A=taki sam kolor jak kolor podświetlenia "+ "zasilania
Styk: Kolor czerwony ( 2 przewody splecione razem ) wyjście styku

 Dokumentacja przełącznika

Chwilowy, monostabilny = powracający do stanu spoczynkowego po zwolnieniu nacisku

Dane szczegółowe
Nazwa	Przełącznik
Rodzaj przełącznika	przyciskowy
Symbol	WPS225C10YEG24
Sposób przełączania	( 1x NO) piezoelektryczny
Ilość torów	1 tor bezstykowy
Kolor elementu wykonawczego	srebrny aluminiowy
Kształt przycisku	płaski
Podświetlenie	podświetlenie LED 24V
Kolor podświetlenia	zielony
Kształt podświetlenia	ring
Typ przełącznika	monostabilny
Wyprowadzenia	do precyzyjnego lutowania
Ilość pozycji	2 pozycje
Prąd styku DC	200mA
Napięcie przełączania DC	1- 24V AC/DC
Otwór montażowy / raster	22mm
Kolor korpusu	srebrny aluminiowy
Materiał korpusu	aluminum
Klasa szczelności	IP68
Producent
Certyfikaty	RoHS

Charakrtystyka przycisków piezoelektrycznych

Przyciski piezoelektryczne posiadają metalową obudowę – z anodyzowanego aluminium lub ze stali nierdzewnej, dzięki czemu są niezwykle wytrzymałe. Przeznaczone są do pracy w ciężkich warunkach środowiskowych. Cechują się długą żywotnością i odpornością mechaniczną, beziskrowością, odpornością na korozję, jak i powierzchnią łatwą do czyszczenia. Polaryzacja podłączenia przycisku nie ma znaczenia. Przyciski piezoelektryczne wykonane w wersji wandaloodpornej mogą być stosowane w wielu miejscach, jak: kabiny prysznicowe (IP68), wanny (IP68), myjnie samochodowe (IP68), łodzie (IP68), urządzenia medyczne (przyciski są odporne na stałe pole magnetyczne), windy, systemy inteligentnego domu, automatyka zewnętrzna, infokioski, automaty samoobsługowe, pulpity sterownicze, framugi, zakłady przemysłowe, lakiernie, pomieszczenia sterylne.
