Przekaźnik czasowy; 3 programy; 0,1s÷99h; 4x styki przełączne; 24V DC; montaż DIN

Elektroniczny przekaźnik czasowy, uniwersalny wielofunkcyjny z dwu kolorowym wyświetlaczem LED, zasilany 24V DC

Opis ogólny przekaźnika czasowego

Przekaźnik czasowy do instalacji 24V prądu stałego

Elektroniczny przekaźnik czasowy serii H3Y-4 jest przeznaczony do kontroli i sterowania różnych procesów w funkcji czasu. Może być stosowany na wyposażeniu w przemyśle, fabrykach na liniach produkcyjnych, ale także w mieszkaniach.

Co to jest elektroniczny przekaźnik czasowy?

Przekaźnik czasowy jest obecnie najczęściej urządzeniem elektronicznym pracującym w nastawionych funkcjach czasu. Podstawowym elementem sterującym pracą takiego przekaźnika jest mały mikroprocesor lub inny układ cyfrowy. Przekaźniki czasowe mogą realizować wiele różnorodnych funkcji, najpopularniejsze to:

• - opóźnione załączenie,
• - opóźnione wyłączenie
• - praca naprzemienna, czas pracy i przerwy ( możliwość ustawienia różnych czasów).

Przekaźnik realizuje nastepujące tryby pracy

• - opóźnione załączenie symbol N1,
• - opóźnione wyłączenie symbol N2
• - praca naprzemienna, czas pracy i przerwy symbol T1/T2 ( czasy niezależne).

I. Wybór trybów ( N1, N2, T1/T2)

• - (1) jednocześnie naciśnij i przytrzymaj przyciski plus i minus, aż zacznie migać zielona symbol z lewej strony (T1, N1, N2)
• - (2) naciśnij przycisk minus, aby ustawić odpowiedni tryb w razie potrzeby

II. Funkcja z opóźnieniem czasowym opóźnienia zasilania N1

• - N1 ustawienie parametru (N2 ustawienie jest takie samo)
• - (1) naciśnij i przytrzymaj klawisz plus, aż zacznie migać zielona lampka z prawej strony
• - Naciśnij klawisz plus ponownie, aby wybrać jednostkę czasu ( x.x lub xx razy sekundy, minuty, godziny)
• - Dostosuj do swoich potrzeb
• - Po ustawieniu, bez operacji przez 7 sekund, ustawienie zostanie zapisane automatycznie.
• - (2) trzeba ustawić czas
• - Naciśnij klawisz plus lub minus bezpośrednio, aby dostosować do własnych potrzeb
• - Możesz dostosować czas bezpośrednio podczas użytkowania

III. T1 czas włączania zasilania/T2 czas wyłączenia

• - Funkcja z opóźnieniem czasowym cyklu T1/T2- praca naprzemienna również z różnymi czasami wg wyboru
• - (Ustawienie parametrów T1/T2)
• - Naciśnij klawisz plus lub minus, aby ustawić bezpośrednio czas T1 w dolnym rzędzie
• - Długie naciśnięcie klawisza minus przez 3 sekundy- ustaw czas T2 w górnym rzędzie
• - Po ustawieniu, bez operacji przez 7 sekund, nastawy zostaną zapisane automatycznie.

Ustawienie mnożnika czasu ( sekundy, minuty, godziny)

• - Naciśnij i przytrzymaj klawisz plus przez 3 sekundy i ponownie naciśnij klawisz plus.
• - Ustaw dolną jednostkę czasu T1
• - Naciśnij klawisz minus, aby ustawić górną jednostkę czasu T2.
• - Dostosuj w razie potrzeby do własnych celów

Wybór jednostek czasowych przekaźnik





Prawidłowe wybranie jednostek czasowych ( sekundy, minuty, godziny), możliwe jest za pomocą klawisza plus (+) naciskając tak długo aż zacznie migać LED z prawej strony wyświetlacza - kropka. Następnie naciskając ponownie plus wybieraj odpowiednie jednostki czasu.

Wewnętrzna budowa przekaźnika czasowego na 24V DC

Budowa wewnętrzna przekaźnika czasowego zbudowanego na bazie podzespołów elektronicznych. Przekaźnik do wyświetlania nastaw oraz funkcji posiada wyświetlacz dwu kolorowy typu LED. Przekaźnik wykonany jest w wersji 2 lub 4 stykowej. Elektronika pozwala na ustawianie 3 funkcji odmierzania czasu. Przekaźnik czasowy nie posiada wejście wyzwalającego.

Diagram wyprowadzeń styków i zasilania





Wyprowadzenia pinów zasilających oraz styków przekaźnika 2 lub 4 drogowego pokazane są na zdjęciu. Podłączenie przewodu odbywa się przez przykręcenie pod śruby M3 umieszczonych w zaciskach podstawki.

Instrukcja programowania przekaźnika czasowego H3Y-4 PL

Specyfikacje uniwersalnego przekaźnika czasowego z wyświetlaczem LED

• - Napięcie robocze (13-14)...: 24 V DC
• - Częstotliwość robocza ......: nie dotyczy.
• - Moc robocza............: <6VA
• - Temperatura robocza .. : -20°C..... +55°C
• - Czas(t)............................................: 0,1s, - 99 godz.
• - Wyświetlacz:.. ...............: LED z cyframi x2 + diody LED
• - Typ połączenia ..............: Śrubowe podłączenie przewodów
• - Masa .............. ...................: Maks.<100gr.
• - Styk...................:5A/250V AC ( Obciążenie rezystancyjne )
• - Montaż ...............: Montowane na szynie
• - Stopień ochrony ...........: IP20
• - Wysokość pracy ..................: <2000 metrów
• - Średnica kabla ................. : 2,5 mm²

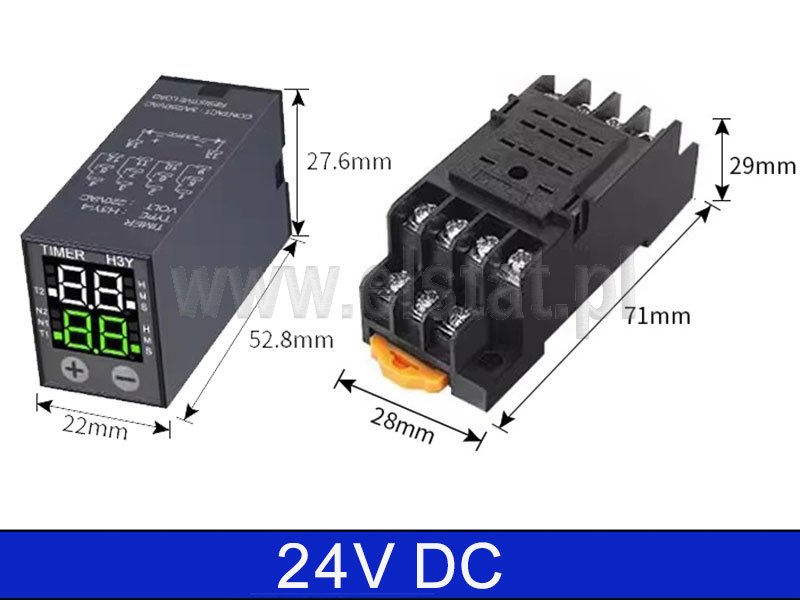

• - Wymiary; wys. 52,8 mm; szer. 22 mm;  głębokość 27,6 mm.

Wielofunkcyjny przekaźnik czasowy, sterownik czasowy

• - 3 funkcje czasowe
• - 6 zakresów czasowych
• - Montaż na szynie DIN 35mm
• - Obudowa modułowa 17,5mm
• - 4 styki przełączne do 5A

Opis realizowanych funkcji przekaźnika czasowego:

Informację ogólne działania przekaźnika

• Symbol kropki pulsuje zawsze w momencie odliczania czasu oraz zapala się na stałe po skończonym odliczaniu,

	Opóźnione zadziałanie (N1) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik R zostaje na stałe załączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego.
	Odmierzanie czasu zadziałania (N2) - po załączeniu zasilania U przekaźnik wykonawczy R zostaje załączony i pozostaje w tym stanie przez czas T. Po upływie czasu T przekaźnik R zostaje na stałe wyłączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego.
	-T1/T2- Praca naprzemienna rozpoczynająca się od wyłączonego styku (t1=toff oraz ton; załącz/wyłącz ) Po podaniu na przekaźnik czasowy napięcia  przekaźnik odmierza czas postoju ( nie jest załączony styk- odmierza czas przerwy OFF. Wyjścia przekaźnika zostanie włączone po zakończeniu odmierzania nastawionego czasu OFF. Po włączeniu następuje odliczanie czasu ON. Przekaźnik czasowy działa w pętli nieskończonej.
