PK-1P 1 styk przełączny
16A
PK-2P 2
styki przełączne 2×8A
PK-3P 3 styki przełączne
3×8A
PK-4PZ 2
styki przełączne 2×8A + 2 styki zwierne 2×8A
PK-4PR 2 styki przełączne 2×8A + 2 styki
rozwierne 2×8A
Przeznaczenie
Przekaźniki
elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na
szynie 35mm.
Działanie
Podanie napięcia
zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia
przekaźnika jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia
zasilania styk powraca do pierwotnej
pozycji.
Przykład znakowania przy zamówieniu
np. PK-2P 48V --------- napięcie
zasilania
Dane techniczne
nr
normy
IEC
61095
zasilanie
PK-xP 230V
230V
AC
PK-xP
110V
110V AC/DC
PK-xP 48V
48V
AC/DC
PK-xP
24V
24V AC/DC
PK-xP 12V
12V
AC/DC
prąd obciążena
PK-1P
<16A
PK-2P
2×(<8A)
PK-3P
3×(<8A)
PK-4PZ
2×(<8A),
2×(<8A)
PK-4PR
2×(<8A),
2×(<8A)
styki
PK-1P
1P
PK-2P
2P
PK-3P
3P
PK-4PZ
2P+2Z
PK-4PR
2P+2R
kategoria użytkowania
AC-7a
napięcie
izolacji
400V
napięcie udarowe
wytrzymywane
zestyki - cewka
2,5kV
oddzielne obwody
prądowe
3,6kV
przerwa
zestykowa
1,2kV
stopień
zanieczyszczenia
3
odporność na
przepięcia
3kV
stopień
ochrony
IP20
czas zadziałania
maks. 40msek
czas
wyłączenia
maks.
20msek
trwałość mechaniczna
min 5×106
cykli
wskaźnik
zasilania
LED
zielona
pobór prądu
25mA
temperatura
pracy
-25÷50°C
przyłącze
zaciski śrubowe
2,5mm²
wymiary
1 moduł
(18mm)
montaż
na szynie
35mm
Opis

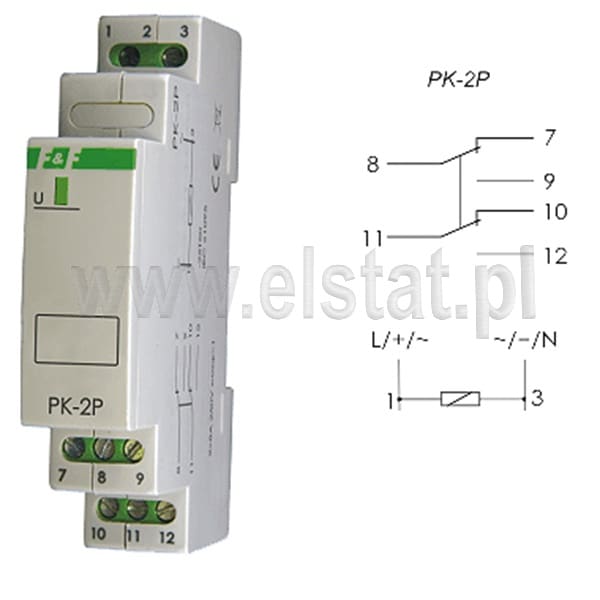

Przekaźnik elektromagnetyczny PK-2P24V , montowany na szynie 35mm.
Dane techniczne:
zasilanie: 24V
AC/DC
prąd obciążenia: 2×(<8A)
styki: 2P
napięcie izolacji: 400V
napięcie udarowe: wytrzymywane zestyki cewka 2,5kV
oddzielne obwody prądowe : 3,6kV
przerwa zestykowa :
1,2kV
odporność na przepięcia 3kV
stopień ochrony : IP20
czas zadziałania maksymalny
40msekund
czas wyłączenia maks.
20msekund
trwałość mechaniczna min 5×106
cykli
wskaźnik zasilania LED
zielona
pobór prądu 25mA
temperatura pracy -25-50°C
przyłącze : zaciski
śrubowe 2,5mm²
wymiary 1 moduł (18mm)
Zastosowanie:
przekaźnik elektromagnetyczny w
obudowie jednomodułowej do bezpośredniego montażu na szynie
35mm
podanie napięcia zasilania na cewkę przekaźnika
spowoduje przełączenie styku. Stan załączenia przekaźnika jest
sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styk powraca
do pierwotnej pozycji.
