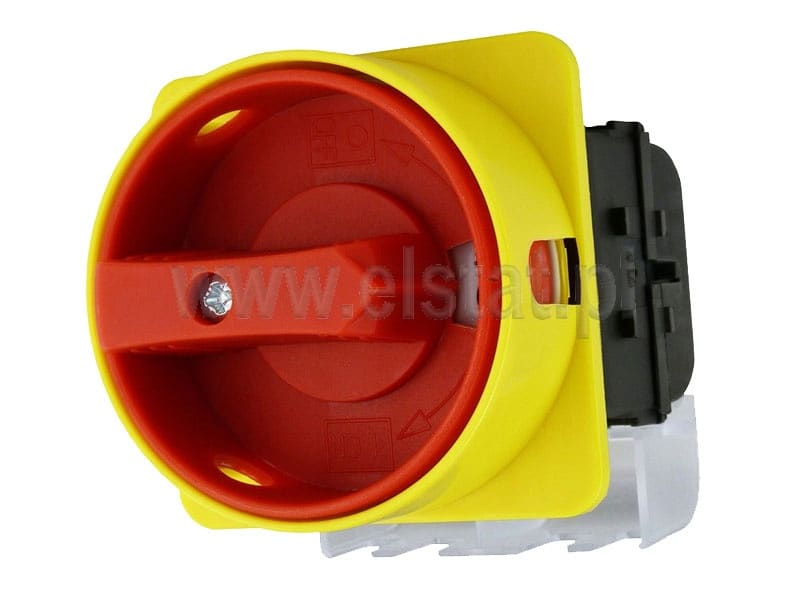

Łącznik krzykowy; 32A; 0-1; 2P; 3 tory, 2 warstwy, IP65; montaż na panel

Opis

Łącznik krzywkowy do wbudowania. Rozłącznik izolacyjny ML0 32A 3P tablicowy IP54 ML032.3-TB/RG5 PCE

Dane techniczne:

liczba biegunów: 3
znamionowy prąd ciągły: 32A
znamionowa moc pracy przy AC-3 400V: 9kW
rodzaj elementu przełącznego: pokrętło
liczba pozycji przełącznych: 2 (0-1)
stopień ochrony IP55
montaż: tablicowy
kolor pokrętła: czerwony
kolor tablicy: żółty

Specyfikacja techniczna:

• znamionowy prąd operacyjny Ie AC 21 A/B: 32A / -
• znamionowe napięcie robocze Ue: 690V
• znamionowy prąd ciągły Iu=Ith (otwarte): 32A
• znamionowy prąd ciągły Ithe (zamknięte): 32A
• znamionowe napięcie izolacji Ui: 690V
• grupa izolacji wg VDE 0110: C
• warunkowy znamionowy prąd zwarciowy:
• 10kA (4-bieg)
• 6kA (3-bieg)
• max. bezpiecznik topikowy kl. ser. gG: 35A
• charakterystyka odłączenia do wart.: 690V
• temperatura otoczenia min/max:
• otwarte -25/+50
• zamknięte -25/40

KATEGORIA UŻYTKOWANIA AC3

• wyłącznik silnikowy: 230V 3~ 5,5 kW
• dla pracy: 400V 3~ 9 kW
• wyłączanie: 690V 3~ 11,5 kW

KATEGORIA UŻYTKOWANIA AC 23 A/B

• wyłącznik silnikowy: 230V 3~ 5,5/- kW
• główny wyłącznik: 400V 3~ 9/- kW
• wyłącznik konserwacyjny: 690V 3~ 11/- kW

KATEGORIA UŻYTKOWANIA AC 22 A/B

• 230V 3~: 32/- A
• 400V 3~: 32/- A
• 690V 3~: 32/- A

PODŁĄCZENIE:

• powierzchnia przekroju poprzecznego min/max: 1,5-6,0 mm2
• pojedyncze lub wielordzeniowe min/max: 1,5-6,0 mm2
• linka z tuleją min/max:
• 1,5-6,0 mm2
• 16-10 AWG
• odizolowujący kabel przyłączeniowy: 10mm
• moment obrotowy dla śrub zaciskowych: 1,2Nm
• producent: PCE
• oznaczenie producenta: ML032.3-TB/RG5

Montaż w tablicach rozdzielczych

• Odpowiedni do montażu płaskiego
• Stopień ochrony (IP55)
• Z pozycją 0 -1
• Znamionowy prąd ciągły  32A
• Znamionowa moc pracy przy AC-3, 400 V    9KV
• Rodzaj połączenia: Połączenie śrubowe
• Element przełączający : pokrętło
• Przełącznik włącz/wyłącz
• Liczba biegunów : 3
• Bez obudowy
