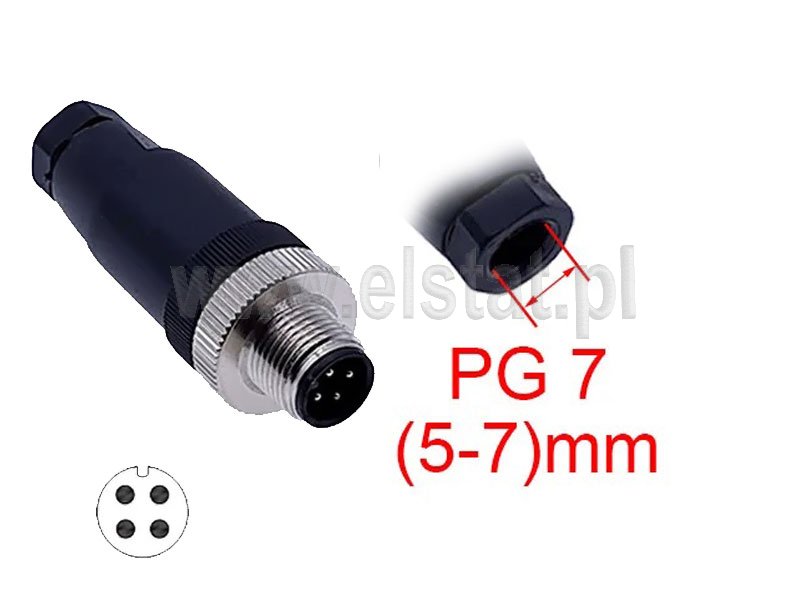

Wtyk prosty M12 bez kabla; 4 piny; złącze męskie; PG7

Dane podstawowe:

Męskie złącza wtykowe do połączeń czujników zapewniają bezpieczne przesyłanie sygnałów. Wszystkie złącza wtykowe są bardzo wytrzymałe i przeznaczone do zastosowań w przemyśle.

Wymiary złącza M12 4 pinowych

• Stopień ochrony IEC 60529: IP67
• Konfiguracja wtyczek: prosta
• Maks. napięcie robocze DC 1: 250 V
• Średnica przewodu D: 4..6 mm
• Przyłącze: M12x1
• Wtyczka: 4-stykowa

Opis ogólny:

Złącza przeznaczone są do zastosowań w automatyce przemysłowej, stosowane często do podłączenia czujników indukcyjnych, optycznych, pojemnościowych i innych.
Max prąd roboczy : 4 A
Napięcie pracy
: 250 V DC/AC - złącza 4 PIN bez sygnalizacji
: 50 V DC/AC - złącza 5 PIN bez sygnalizacji
Stopień ochrony : IP67
Temperatura pracy : od - 25°C do +90°C
Średnica zewnętrzna kabla przyłączeniowego
: max Ø 6,8 mm dla dławika PG7
: lub max Ø 9,5 mm dla dławika PG9
Wtyki M12 posiadają metalową nakrętkę sprzęgającą M12.
Przyłączenie przewodów - śrubowe - przekrój przewodów max 0,75 mm2.

Dane katalogowe:

Złącze: wtyczka
Typ złącza: M12
Ilość pinów: 4
Rodzaj złącza: męskie
Polaryzacja: kod A - DeviceNet / CANopen
Montaż mechaniczny: na przewód
Montaż elektryczny: zacisk śrubowy
System blokowania: skręcane, gwint zewnętrzny
Orientacja: proste
Napięcie znamionowe: 50V
Prąd maksymalny: 4A
Średnica przewodu: 4...6mm
Kolor obudowy: czarny
Przekrój przewodu maks.: 0.75mm2
