REX-C100; regulator temperatury; zakres: 0 +400C; 230V; wejście K; SSR; alarm

 Instrukcja programowania EN

 Instrukcja programowania PL

Specyfikacja:

• napięcie zasilania 230V AC
• obsługiwane sondy K
• częstotliwość pomiaru co 500 ms
• dokładność pomiaru +/- 3°C
• wyjście SSR ( do stycznika półprzewodnikowego)
• dioda led sygnalizująca pracę
• tryb pracy: PID, On/Off
• wymiary 48 mm x 48 mm x 100 mm

Sterownik temperatury ma bardzo szerokie zastosowanie m.in w stacjach lutowniczych, wtryskarkach, zgrzewarkach, piecach, chłodniach oraz innych urządzeniach w których wymagana jest precyzyjna regulacja temperatury.

Szczegóły

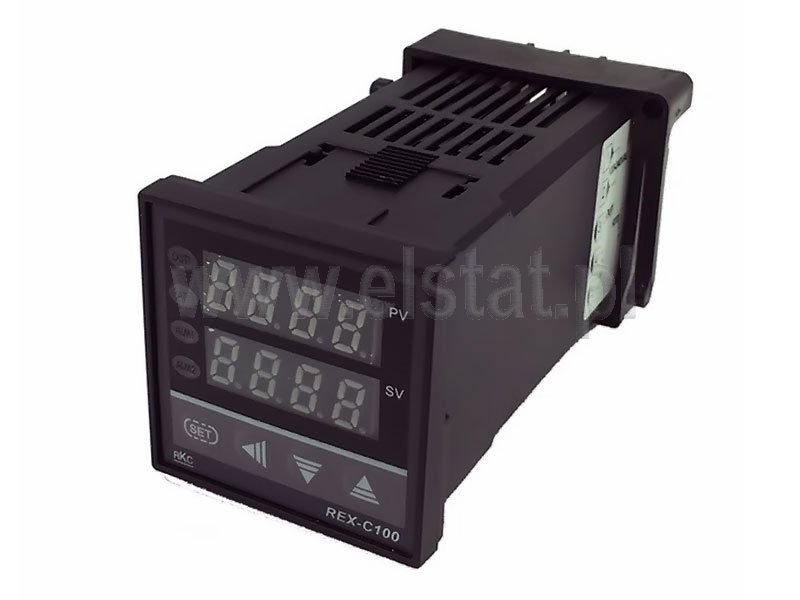

REX-C100 termostat z przekaźnikiem, termoregulator

Opis produktu

Rex-C100 230V jest elektronicznym regulatorem temperatury typu PID z szerokim zakresem funkcji. Sterownik można zamontować na panelu i dzięki adapterowi regulować jego wysunięcie.

Wygodne skręcane złącza sprawią, że wykonanie połączeń zajmie tylko chwilę. Do REX-a podłączamy analogowe czujniki temperatury np. termopary, które potrafią zmierzyć bardzo wysokie, lub niskie temperatury.

Sterownik daje ogromne możliwości dzięki indywidualnym ustawieniom wielu elementów działania sterownika.

Regulator jest klonem i nie posiada wszystkich opcji spotykanych w oryginałach - np. nie obsługuje czujników napięciowych, posiada kody 3 cyfrowe a nie 4 cyfrowe.

Cechy produktu

Sterownik temperatury REX-C100 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.


Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, E.
REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie 0 / 400 °C. - Ten model oznaczony K02 do 400°C - REX-C100FK02-M*DN (w ustawieniach można zmienić do 700°C)

Fabryczne ustawienia sterownika to SLH (temp max.)= 400°C oraz SL1(czujnik typu K)=0.
Parametry te zmienia się w menu.

Regulator posiada 4 diody LED które sygnalizują:

• ALM1 - przekroczenie zadanej wartości temperatury,
• ALM2 - przekroczenie zadanej wartości temperatury,

• AT - wyłączenie funkcji PID (autotuning),

• OUT1 - załączenie elementu grzejnego.

W zestawie

Termostat REX-C100FK02-M-AN N - 230V - wyjście przekaźnikowe - sterownik - termoregulator - 1 szt. Brak sondy pomiarowej w zestawie.

Dane techniczne:

- Model: REX-C100FK02-M AN N
- Napięcie zasilania: 230V AC
- Obsługiwane czujniki temperatury: K, J, R, S, B, E, N, T
- Dokładność pomiaru: 0,5% lub +/- 3 ºC
- Cykl próbkowania: 0,5s
- Wyjście: napięciowe do sterowania SSR
- Wymiary zewnętrzne: 48x48x107mm
- Otwór montażowy: 45x45
- Głębokość montażowa: ok 10cm
- Temperatura pracy: 0-50°C
- Zakres pomiaru temperatury: 0°C ~ 400°C
- Podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV)
