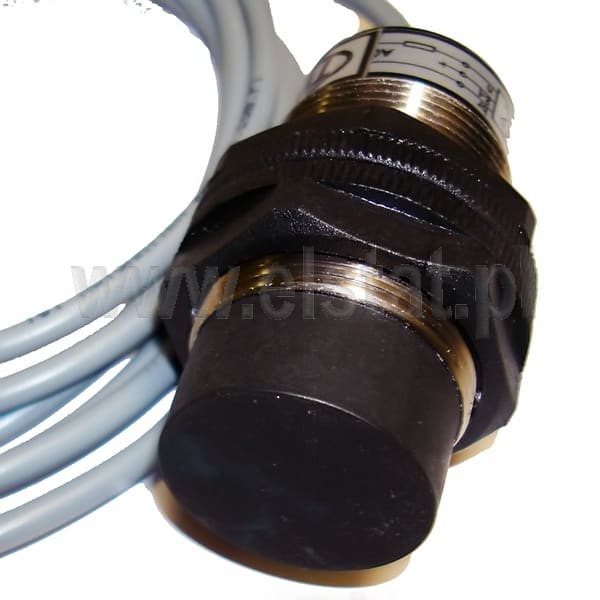

TIA 3015R - czujnik zbliżeniowy, indukcyjny, 230VAC, dwuprzewodowy, NC

Przy czujnikach 2-przewodowych należy pamiętać o prądzie spoczynkowym ( ok. 4mA), który może po wyzwoleniu przekaźnika podczymywać jego działania. Aby temu zapobiec należy stosować przekaźniki, styczniki  ( odbiorniki) o większym poborze prądu w zakresie ok. 50-200mA. Idealnym przykładem jest przekaźnik R15

UWAGA! Podłącznie nie zgodne ze schematem spowoduje uszkodzenie czujnika. W takim przypadku uszkodzenia czujnika nie będą podlegały reklamacji.

Indukcyjne czujniki zbliżeniowe TIA-230 są elementami automatyki i sterowania, służącymi do precyzyjnego określania położenia ruchomych metalowych części maszyn. Czujniki charakteryzują się dużą pewnością działania i niezawodnością. Czujniki TIA-230 stosuje się w układach automatyki prądu przemiennego (90-230VAC). Dwustanowe bezstykowe wyjścia czujników umożliwiają bezpośrednią współpracę z przekaźnikami, stycz­nikami i elektrozaworami. Czujniki po zbliżeniu metalu włączają (wyjście Z - NO) lub wyłączają (wyjście R – NC) prąd w obciążeniu dołączonym szeregowo z czujnikiem do źródła zasilania. W stanie nie przewodzenia w obwodzie obciążenia płynie niewielki prąd szczątkowy, a w stanie wysterowa­nia na wyjściu czujnika istnieje małe napięcie szczątkowe. Wysterowanie obwodu wyjściowego czujnika jest sygnalizowane diodą LED. Uzyskany w procesie hermetyzacji stopień ochrony IP 67 umożliwia pracę czujników w trudnych warunkach środowiskowych, przy dużym zapyleniu i wilgotności. Czujniki produkowane są z przewodem wyjściowym o standardowej długości 2mb (na zamówienie inne długości przewodu).

OBUDOWY

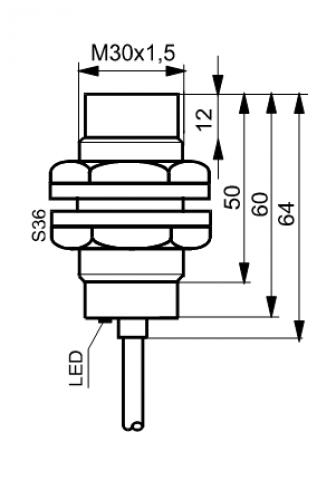

Czujniki indukcyjne TIA-220 posiadają cylindryczne, gwintowane (M18x1, M30x1,5) obudowy, wykonane z mosiądzu pokrytego niklem, przystosowane do łatwego montażu i mocowania przy użyciu nakrętek.

•  czujniki z krytym czołem w obudowie do wbudowania w metal na równo z czołem
•  czujniki z wysuniętym czołem z obudowy do wbudowania w metal z pozostawieniem wolnej przestrzeni wokół czoła czujnika.

WSPÓŁCZYNNIKI KOREKCYJNE

Oddziaływanie metalu na czujnik zależy od rodzaju zbliżanego metalu. W danych katalogowych podane są nominalne strefy działania s_n dla stali. Dla innych metali strefa działania ulega skróceniu i można ją określić wg współczynników korekcyjnych: chrom-nikiel x 0,95, mosiądz x 0,55, aluminium x 0,5, miedź x 0,4

Indukcyjny czujniki zbliżeniowy 2 przewodowy, 230V AC  TITIA3015R230
Obudowa metalowa M30x1.5 Sposób montażu niewbudowany Nominalna strefa działania 15 [mm] Robocza strefa działania 0 - 12 [mm] Napięcie zasilania AC 90 - 230 [V] Prąd obciążenia 20 - 500 [mA] Częstotliwość przełączania 15 [Hz] Sposób podłączenia przewód PCW, 2mb 2x 0.34mm2 Masa 0.16 [kg] Typ wyjścia NC Napięcie szczątkowe AC 3 [V] Prąd szczątkowy 5[mA]/24[V] Wibracje t<=55 [Hz], a= 1 [mm] Udary b<= 30[g], t = 11 [ms]
Czujnik indukcyjny TITIA3015R230 - Specyfikacja PDF : pobierz
