Dostępność: Chwilowy brak towaru
Przełącznik; piezoelektryczny; PS223P10YNT1G24T; OFF-(ON); 1 tor; srebrny; płaski; podświetlenie LED 24V; zielony; ring; na panel; z przewodem; 0,2A; 24V AC; 0,2A; 24V DC; IP68; Onpow

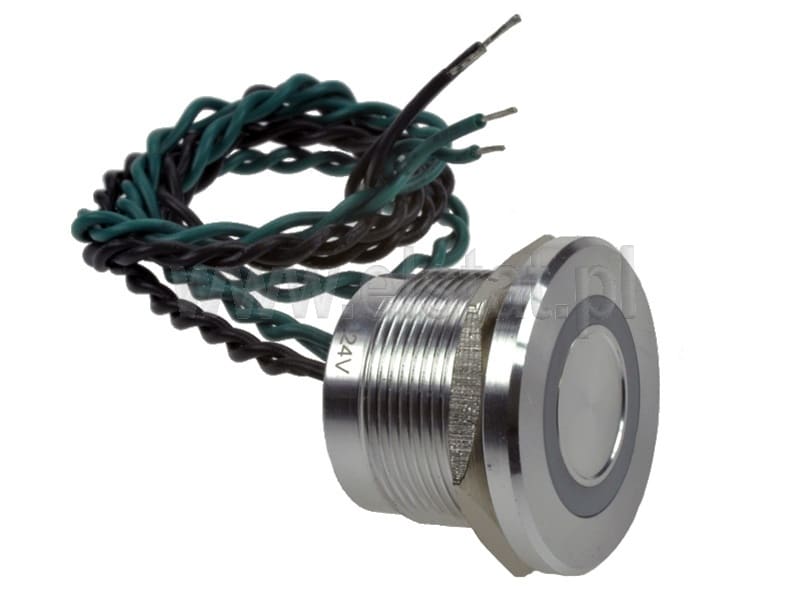

Przycisk piezoelektryczny w metalowej obudowie z zieloną diodą LED, przeznaczony do pracy w trudnych warunkach środowiskowych, gdzie wymagana jest długa żywotność i odporność mechaniczna.
Dokumentacja
techniczna : pobierz
UWAGA WAŻNE !
Przycisk wysyła na wyjściu krótki impuls ( ok. 20ms). Jeżeli jest potrzebne dłuższe działanie należy zastosować przekaźnik czasowy wydłużający impuls ( nasz nr. katalogowy czasówki 27285) lub inną obróbkę elektroniczną, np. sterownik.
Podłączenie:
Zasilanie LED: B=kolorowe "-" zasilania: A=taki sam
kolor jak kolor podświetlenia "+ "zasilania
Styk: Kolor
czarny ( 2 przewody splecione razem
) wyjście styku
|
Dane szczegółowe przycisku piezoelektrycznego 22mm | |
|---|---|
| Nazwa | Przełącznik |
| Rodzaj przełącznika | piezoelektryczny; wandaloodporny |
| Symbol | PS223P10YNT1G24T |
| Sposób przełączania | OFF-(ON) |
| Ilość torów | 1 tor |
| Kolor elementu wykonawczego | srebrny |
| Kształt przycisku | płaski |
| Podświetlenie | podświetlenie LED 24V |
| Kolor podświetlenia | zielony |
| Kształt podświetlenia | ring |
| Typ przełącznika | monostabilny |
| Montaż mechaniczny | na panel |
| Wyprowadzenia | z przewodem |
| Ilość pozycji | 2 pozycje |
| Prąd styków AC | 0,2A |
| Napięcie przełączania AC | 24V AC |
| Prąd styków DC | 0,2A |
| Napięcie przełączania DC | 24V DC |
| Otwór montażowy / raster | 22mm |
| Kolor korpusu | naturalny anodowany |
| Materiał korpusu | stop aluminium |
| Klasa szczelności | IP68 |
| Producent | Onpow |
| Certyfikaty | RoHS |
