Seria

SERIA 40

Charakterystyka

Miniaturowy do płytek drukowanych i gniazd, 5-10-16 A, cewka AC lub DC, hermetyczne lub bistabilne

Wymiary (mm)

29 x 12.4 x 25

Ilość styków

1 CO (SPDT)

2 CO (DPDT)

1 CO (SPDT)

Prąd znamionowy (A)

10

8

16

Napięcie znamionowe na stykach (V)

250/400

Znamionowa moc łączeniowa AC1 (VA)

2500

2000

4000

Standardowy materiał styków

AgNi

AgCdO

Napięcie znamionowe cewki

V AC (50/60 Hz)

6 ÷ 230

V DC

4.5 ÷ 125

Pobór mocy AC/DC VA (50 Hz) / W

1.2/0.5; 0.65

Temperatura otoczenia (°C)

-40...+70

Certyfikaty i dopuszczenia

CE, BEAB, BBJ, CSA, DEMKO, FIMKO, GOST, IMQ, NEMKO, RINA, SEMKO, SEV, cULus, UTE, VDE

Typ gniazda

Seria 95 do płytek drukowanych i na szynę DIN 35 mm

Napięcie

Raster 3.5mm
1 przełączny 10A

Raster 5mm
1 przełączny 10A

Raster 5mm
2 przełączne 8A

Raster 5mm
1 przełączny 16A

6V

40.31.8.006.0000

40.51.8.006.0000

40.52.8.006.0000

40.61.8.006.0000

12V

40.31.8.012.0000

40.51.8.012.0000

40.52.8.012.0000

40.61.8.012.0000

24V

40.31.8.024.0000

40.51.8.024.0000

40.52.8.024.0000

40.61.8.024.0000

48V

40.31.8.048.0000

40.51.8.048.0000

40.52.8.048.0000

40.61.8.048.0000

60V

40.31.8.060.0000

40.51.8.060.0000

40.52.8.060.0000

40.61.8.060.0000

110V

40.31.8.110.0000

40.51.8.110.0000

40.52.8.110.0000

40.61.8.110.0000

120V

40.31.8.120.0000

40.51.8.120.0000

40.52.8.120.0000

40.61.8.120.0000

230V

40.31.8.230.0000

40.51.8.230.0000

40.52.8.230.0000

40.61.8.230.0000

240V

40.31.8.240.0000

40.51.8.240.0000

40.52.8.240.0000

40.61.8.240.0000

40.52 40.61

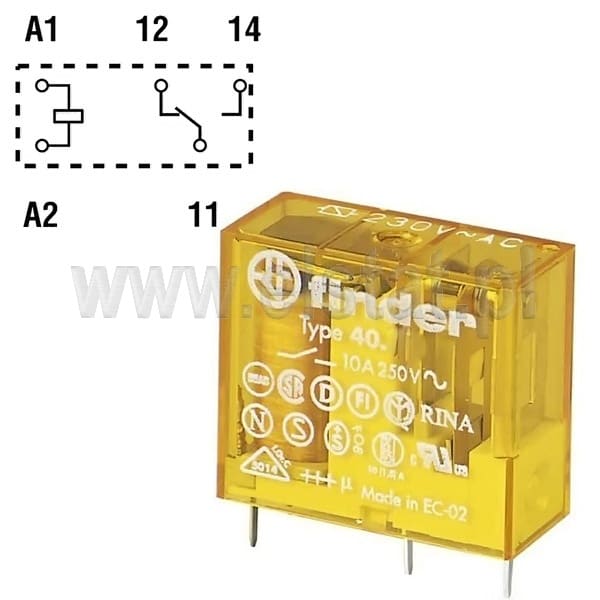

40.31 40.11
