Przeł. kołys. podśw 230V; 15A ( wąski), zielony 3P

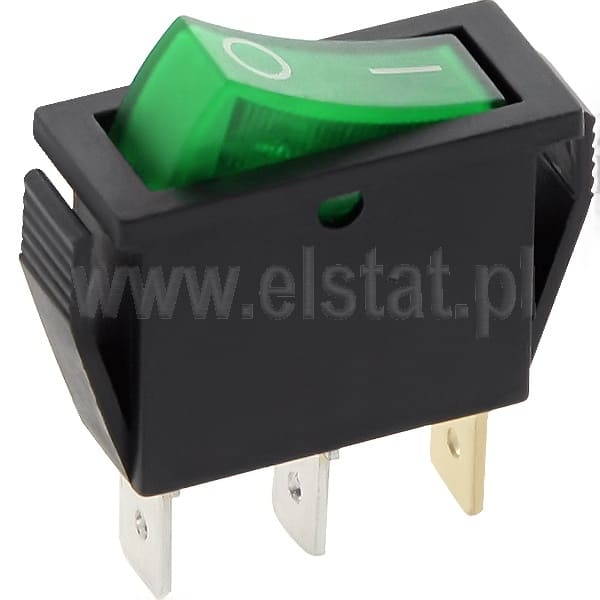

Przełącznik kołyskowy podświetlany, 230V, 3pin ( wąski), zielony; półokrągły klawisz

Popularny sposób podłączenia:

PIN nr 1 - przyjście napięcia ( fazy 230V)
PIN nr 2 - wyjście napięcia odbiornika ( fazy 230V)
PIN nr 3 - przewód neutralny- zazwyczaj kolor niebieski ( N )

DANE TECHNICZNE:

- Obciążalność styków: 15A 250V
- Rezystancja styku: 35mΩ max.
- Rezystancja izolacji: 500VDC 100mΩ
- Wytrzymałość dielektryka: 1500VAC/1 minuta
- Zakres temp. pracy: -25~+85°C
- Żywotność: 10000 cykli
- Ilość styków: 3
- Ilość pozycji: 2
- Kolor klawisza: zielony
- Podświetlenie: TAK

Wymiary

Wymiary otworu montażowego a=11mm; b=29,5mm
