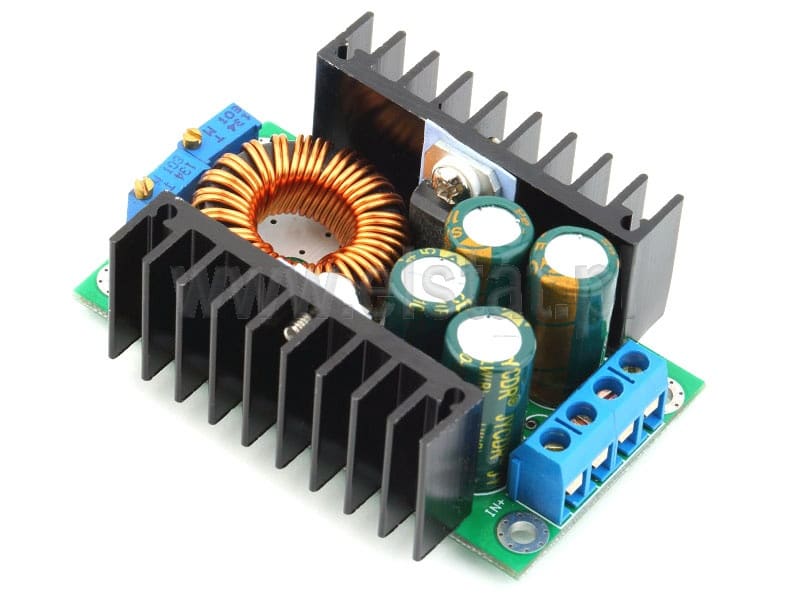

Przetwornica STEP DOWN 7-32V 0,8-28V 8A T2

Przetwornica obniżająca napięcie wejściowe z zakresu 7V - 32V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 0.8V - 28V. Właściwości modułu: nieizolowany stały prąd, stały moduł napięciowy (CC CV) moduł ładowania


Dane techniczne:

- napięcie wejściowe: 7V - 32V
- napięcie wyjściowe: 0.8V - 28V
- maksymalny prąd wyjściowy: 8A
- sprawność: 95%
- wymiary: 65x48x24mm

Cechy:

Napięcie wejściowe: DC 7-32V, Chip:XL4016
Napięcie wyjściowe:DC 1. Bezstopniowa regulacja 25-28V
Prąd wyjściowy: 8A (gdy temperatura przekracza 65 stopni, należy dodać wentylator chłodzący)
Regulowany zakres prądu: 0-8A ( nastawny )
Moc wyjściowa: Maksymalna moc to około 300W
Sprawność konwersji: do około 95%
Częstotliwość robocza: 180KHZ
Tętnienie wyjściowe: Pasmo 20M
Wejście 32V Wyjście 28V 8A tętnienia około 50mV

Kierunek regulacji potencjometru: zgodnie ze wskazówkami zegara ( zwiększamy ), przeciwnie do ruchu wskazówek zegara ( zmniejszamy ).
Temperatura robocza: Stopień przemysłowy (-40 C do +85 C) ( proszę zwrócić uwagę na faktyczne temperaturę, prosimy o wzmocnienie chłodzenia przy wysokiej temperaturze )
Rozmiar ok: 65 x 47 x 23.5 mm (Dł x Szer x Wys)

Aplikacje ( zastosowanie)

1. Sterownik LED o dużej mocy
2. Bateria litowa ( lub ołowiowy akumulator )
3. Zasilane z pojazdu
4. Zasilanie niskiego napięcia
5. Napięcie akumulatora 6V, 12V, 14V, 24V

Ładowanie baterii

1. Upewnij się, że napięcie baterii i prąd ładowania są odpowiednie.
2. Wyreguluj potencjometrem napięcie wyjściowe na około 5V.
3.Użyj multimetru ze skalą prądową 10A do pomiaru wyjściowego prądu zwarciowego i wyreguluj potencjometr prądowym, aby prąd wyjściowy osiągnął oczekiwaną wartość prądu ładowania.
4. Wyreguluj potencjometrem napięcia stałego, tak aby napięcie wyjściowe osiągnęło odpowiedni poziom.
5. Podłącz do akumulatora, spróbuj naładować.
(1,2,3,4 kroki do podłączenia wejścia modułu mocy, wyjście bez obciążenia nie łączyć baterii.)

Napęd stałego prądu LED

1. Upewnij się, że prąd roboczy i maksymalne napięcie robocze diody LED, którą musisz zasilać jest odpowiednie.
2. Wyreguluj potencjometr napięcia stałego, ustaw napięcie wyjściowe na około 5V.
3. Użyj multimetru ze skalą prądową 10A do pomiaru wyjściowego prądu zwarciowego i wyreguluj potencjometr prądu, aby upewnić się, że prąd wyjściowy jest zgodny z oczekiwanym prądem roboczym LED.
4. Wyreguluj potencjometrem napięcia stałego, aby napięcie wyjściowe osiągnęło maksymalne napięcie robocze LED.
5. Podłącz LED, przetestuj.
(1,2,3,4 kroki do podłączenia wejścia modułu mocy, wyjście - brak obciążenia nie łączyć się z diodą LED.)

Właściwości

1. Właściwości modułu: nieizolowany stały prąd obniżający napięcie, stałe napięcie modułu (CC CV) moduł ładowania
2. Napięcie wejściowe: DC 7-32 V
3. Napięcie wyjściowe: (1) DC 0.8-28 V bezstopniowo regulowane. (2) stałe wyjście: wybierz między 0.8 v-28 v
4. Prąd wyjściowy: 8A (gdy temperatura rury zasilającej przekracza 65 stopni, należy dodać wentylator chłodzący)
5. Stały zakres prądu: 0.2-8A (regulowany)
6. Wkręcana lampa prądu: wartość prądu stałego * (0.1), obróć prąd lampy i połączenie wartości stałej,
Takich jak stała wartość prądu jest 3A, włączyć lampy prąd jest ustawiony na stały prąd jest 0.1 razy (0.1 * 3A = 0.3A).
7. Najniższe ciśnienie: 1 V
8. Moc wyjściowa: maksymalna moc wynosi około 300 W
9. Efektywność konwersji: do około 95%
10. Częstotliwość robocza: 300 KHZ
11. Tętnienia wyjściowe: pasmo 20 M
12. Wejście 24 V wyjście 12 V 5A tętnienia około 50mV (bez hałasu)
13. Zabezpieczenie przed zwarciem wyjścia: tak, prąd stały
14. Odwrotna polaryzacja wejściowa: brak
15. Wyjście zapobiega cofaniu się: brak
16. Okablowanie: Terminal
17. Prąd jałowy: typowy 20mA (przełącznik 24 V 12 V)
18. Regulacja obciążenia: ± 1% (stała)
19. Regulacja napięcia: ± 1%
20. Dynamiczna prędkość reakcji: 5% 200uS
21. Kierunek regulacji potencjometru: zgodnie z ruchem wskazówek zegara (zwiększenie), przeciwnie do ruchu wskazówek zegara (zmniejszenie),
Potencjometr (CV) zamknięty na napięcie wejściowe służy do regulacji napięcia, potencjometr (CC)
Zamknięty do napięcia wyjściowego służy do regulacji prądu (CC)
22. Temperatura pracy: klasa przemysłowa (-40 ° c do + 85 ° c) (należy zwrócić uwagę na rzeczywiste użycie
Temperatury rury zasilającej, wzmocniona wysoka temperatura ciepło)
23. Wskaźnik: podwójny kolor wskaźnika, wskaźnik ładowania jest czerwony, zielone światło oznacza
W pełni naładowany (brak obciążenia jest zielony)
24. Rozmiar ( w przybliżeniu): 65x47 (dł. x szer.)
25. Precyzja stałego prądu i temperatury: na rzeczywistym teście temperatura modułu od 25 stopni
Do 60 stopni, zmiana wartości prądu stałego jest mniejsza niż 5% (wartość prądu stałego 5A)
26. Zabezpieczenie przed zwarciem wyjścia: tak, prąd stały (aktualna wartość prądu stałego)
27. Zabezpieczenie przed odwrotnym podłączeniem wejścia: nie
28. Wyjście zapobiega odwrotnemu przepływowi: nie
29. Metoda okablowania: złącze amphenol
