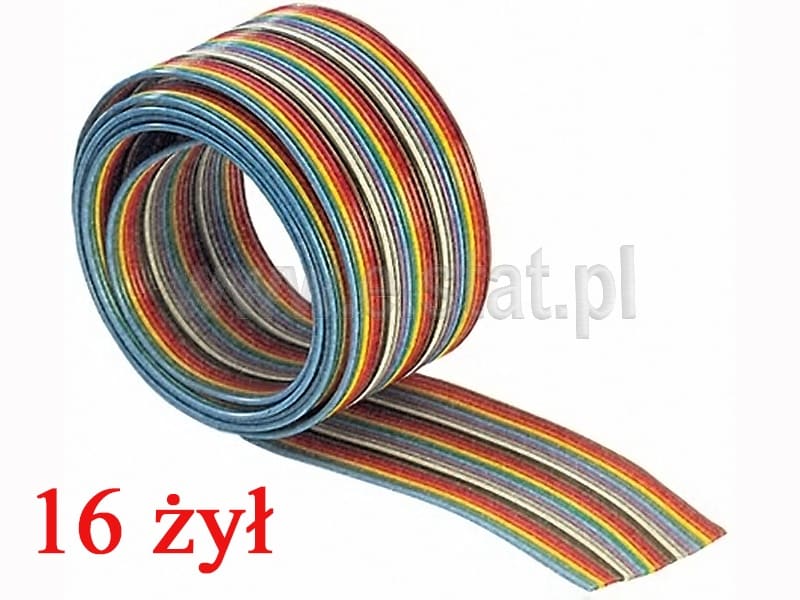

Przewód TLWY16 x 0,1 mm wielokolorowa taśma

Zastosowanie
Przewód wstążkowy TLWY przeznaczony jest do wykonywania połączeń stałych w układach sterowania maszyn, urządzeniach telekomunikacyjnych i elektronice. Budowa przewodu pozwala na łatwe oddzielenie od całości poszczególnych żył lub pasemka.

Budowa kabla

• żyły giętkie, wielodrutowe, linki skręcone z miękkich drutów miedzianych
• izolacja żył wykonana z polwinitu izolacyjnego (PVC)
• żyły izolowane ułożone obok siebie i sklejone ze sobą
• kolory izolacji żył oraz ich kolejność w gotowym przewodzie

Nr żył	kolor izolacji
1 8 15 22	czerwona
2 9 16 23	niebieska
3 10 17 24	czarna
4 11 18 25	biała
5 12 19 26	zielona
6 13 20 27	brązowa
7 14 21 28	żółta



Przekrój żyły	[mm2]	0,124	0,14	0,22	0,35	0,5	0,75	1,0
Rezystancja żyły- MAX (temperatura 20°C)	[W/km]	155	138	89,3	57,2	38,8	25,8	19,1
Rezystancja izolacji- MIN.	[MWkm]	50	200	200	200	200	200	200
Próba napięciowa- wartość skuteczna napiecia przemiennego , 50 Hz	[V]	500	500	1000	1500	1500	1500	2000
Napięcie pracy- wartość skuteczna napięcia przemiennego- MAX	150 V
Zakres temperatury pracy:
- podczas instalowania	-5 do +50 °C
- po zainstalowaniu	-30 do +70 °C
Min. promień zginania	10 x średnica przewodu
Palność kabla	kable nie rozprzestrzeniają płomienia
Próby palności	- PN-89/E-04160/55 metoda 1
Wykonanie w oparciu o normy	- PN-91/T-90206
