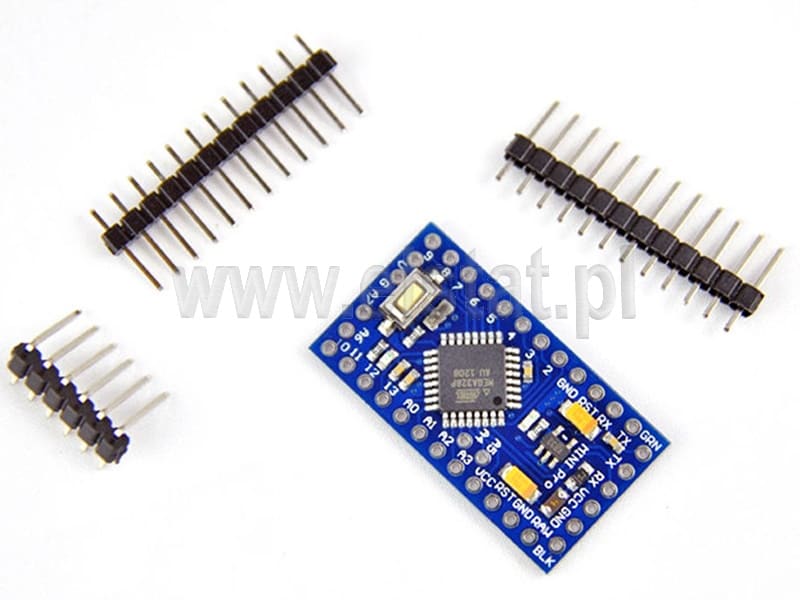

MINI PRO; procesor Atmega328; moduł Arduino; 5V

Arduino Pro Mini jest przeznaczone raczej dla osób, które mają jakieś doświadczenie z Arduino. Ta wersja podobnie jak reszta małych płytek Arduino nie ma przylutowanych goldpinów. W zasadzie to ta wersja niczym się nie różni od Arduino Mini.

Arduino Pro Mini ma taką samą wielkość pamięci FLASH, i EEPROM jak Arduino Micro. Pamięć SRAM jest mniejsza o 0.5KB. Wersja mini ma tylko 14 cyfrowych pinów i 8 analogowych. Od wersji Micro różni się rozmiarem płytki i procesorem.

• napięcie zasilania wejściowe 5V
• mikrokontroler ATmega328P
• kwarc 16MHz
• switch do ręcznego resetu
• 14 portów I/O
• 8 wejść analogowych
• interfejsy współpracujące TWI/I2C, UART, SPI
• zewnętrzne przerwania
• rozstaw pinów 2.54mm (możlwiość zamontowania w płytkach stykowych)
• paragon lub fvat
• fabrycznie nowy
• wymiary 33x18mm
• 32kB pamięci flash
• 1kB EEPROM
• 1kB SRAM
• 2 timery/ liczniki 8bit
• 1 timer / licznik 16bit
• 6 kanałowy PWM

Arduino NANO jest płytką która bazuje na mikrokontrolerze ATmega328.
Płytka posiada: 14 cyfrowych wejść/wyjść oraz 8 wejść analogowych.
Płytka zawiera wszystko co jest potrzebne aby szybko zacząć pracę z mikrokontrolerem.
Moduł nie posiada przylutowanych pinów, dzięki czemu użytkownik może sam zdecydować które piny będą mu potrzebne.

Dodatkowe informacje:

 Zasilanie
Jeśli napięcie zasilania jest wyższe niż 5V należy je podłączyć do wyprowadzenia RAW, które jest połączone ze stabilizatorem (wtedy napięcie 7-10V).
VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 5V może trwale uszkodzić układ.

Wejścia/wyjścia
Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.


Programowanie
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta.
Arduino Pro nie posiada układu kontrolującego interfejs USB. Dlatego do programowania niezbędna jest przejściówka UART<->USB.

Dane techniczne:

- Mikrokontroler: ATmega328
- Częstotliwość pracy: 8MHz
- Napięcie zasilania: 5V
- Cyfrowe wyprowadzenia In/Out: 14
- Analogowe wyjścia: 8
- Pamięć Flash: 16kB (w tym 4kB zarezerwowane przez bootloader)
- Pamięć SRAM: 1kB
- Pamięć EEPROM: 512B
- Wymiary: 18.7 x 34.5mm
