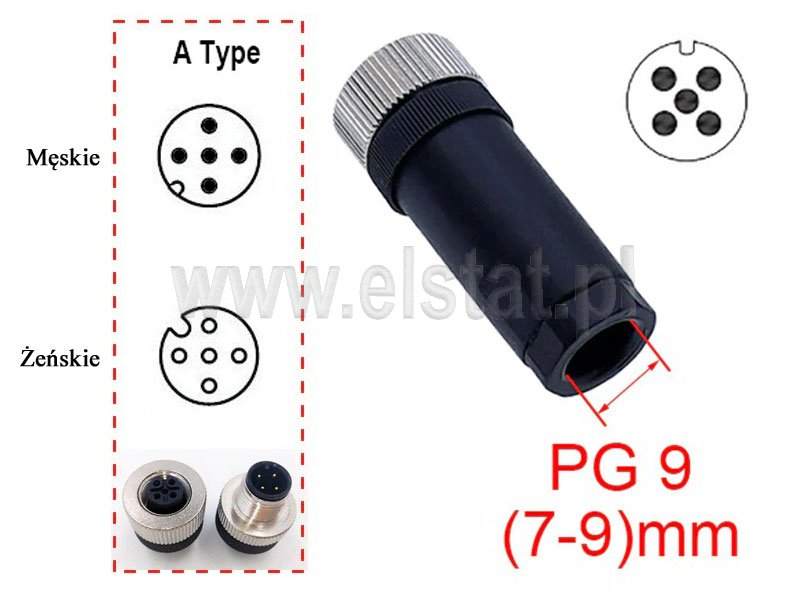

Gniazdo czujników 5 pinowe; złącze z gwintem M12; PG9

Dane podstawowe złacza M13 5 zaciskowego, dławik PG9:

Złącza wtykowe do połączeń czujników zapewniają bezpieczne przesyłanie sygnałów. Wszystkie złącza wtykowe są bardzo wytrzymałe i przeznaczone do zastosowań w przemyśle.

Wymiary złącza M12 5 pinowych PG9

• Stopień ochrony IEC 60529: IP67
• Konfiguracja wtyczek: prosta
• Maks. napięcie robocze DC 1: 250 V
• Średnica przewodu D: 7..9 mm
• Przyłącze: M12x1
• Gniazdo: 5-stykowe

Opis ogólny:

Złącza przeznaczone są do zastosowań w automatyce przemysłowej, stosowane często do podłączenia czujników indukcyjnych, optycznych, pojemnościowych i innych.
Max prąd roboczy : 4 A
Napięcie pracy
: 250 V DC/AC - złącza 4 PIN bez sygnalizacji
: 50 V DC/AC - złącza 5 PIN bez sygnalizacji
Stopień ochrony : IP67
Temperatura pracy : od - 25°C do +90°C
Średnica zewnętrzna kabla przyłączeniowego
: max Ø 9,5 mm dla dławika PG9
Wtyki M12 posiadają metalową nakrętkę sprzęgającą M12.
Przyłączenie przewodów - śrubowe - przekrój przewodów max 0,75 mm2.

Dane katalogowe:

Złącze: gniazdo
Typ złącza: M12
Ilość pinów: 5
Rodzaj złącza: żeńskie
Polaryzacja: kod A - DeviceNet / CANopen
Montaż mechaniczny: na przewód
Montaż elektryczny: zacisk śrubowy
System blokowania: skręcane, gwint wewnętrzny
Orientacja: proste
Napięcie znamionowe: 50V
Prąd maksymalny: 4A
Średnica przewodu: 7...9mm
Kolor obudowy: czarny
Przekrój przewodu maks.: 0.75mm2
