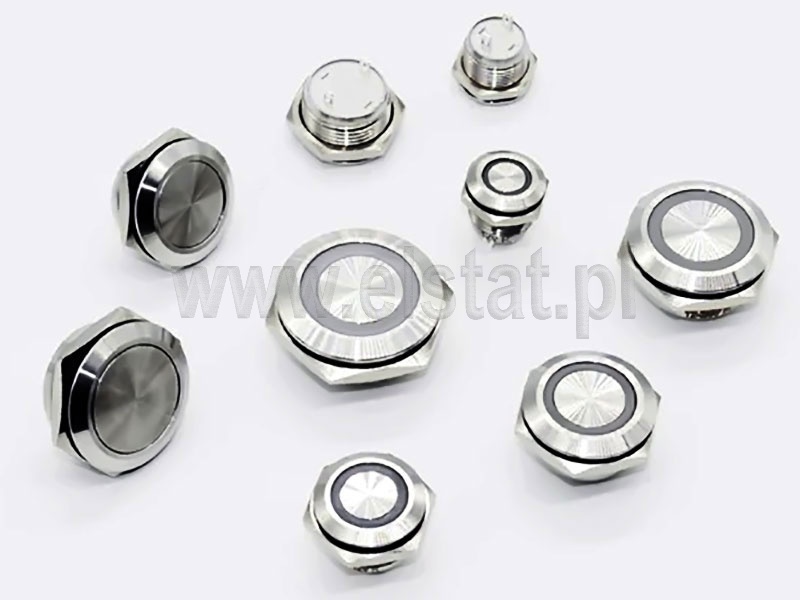

Przycisk monostabilny; wandaloodporny; krótki; zielony oring LED; 24V DC; NO; płaskie czoło; fi 19mm; srebrny

Przycisk monostabilny - skok nacisku ok, 0,5mm, kolor podświetlenia zielony 24VDC

Przycisk chwilowy ( działa gdy jest naciśnięty), proszę dokładnie pomyśleć przed zakupem.

Przycisk chwilowy monostabilny z małym skokiem ok. 0,5mm ( prawie jak dotykowy); wandaloodporny; krótki ( niski); zielony oring LED; 24V DC; NO; czoło płaskie; średnica montażowa otworu 19mm. Przycisk do instalkacji elektrycznej wodoodporny, wandaloodporny.

Funkcje:

Wykonany z metalu, mocny i trwały. Wykonanie wysokiej jakości, przyjemy w dotyku. Wykonanie z pierścieniem gumowym i nakrętką sześciokątną, przeciwkurzowe i wodoodporne. Doskonale nadaje się do użytku na zewnątrz. Miedziowanie zacisków srebrnych zapewnia dobre właściwości przewodzące.

Typ chwilowy, wciśnij go, zwolnij.

Opis:

Przycisk ze stali nierdzewnej charakteryzujący sie małymi wymiarami - głębokość montażu ok. 12mm. Przełącznik posiada również krótki skok napędy wynoszący ok. 0,5mm. Przełącznik samoczynnie powraca do stnu spoczynkowego. Używany do resetowania, chwilowego podania zasilania itp. Średnica otwory montażowego wynosi 19mm. Dioda LED w kszatłcie oringu podświetlana może być na stałe albo podczas załączenia w zależności od podłączenia. Przycisk dotykowy może być stosowany np. w windach.

Przycisk chwilowy z tak niskim profilem ma wiele zalet. Nieodzowny wszędzie tam gdzie niską zabudowę.

• windy
• dzwonki
• sterowanie szaf automatyki
• urządzenia pomiarowe


Wymiary nisko profilowego przycisku o średnicy otworu 19mm

Specyfikacja przycisku:

• Materiał: stali nierdzewna

• Kolor przycisku: srebrny

• Kolor podświetlenia: zielony

• Rodzaj styku: NO

• Otwór montażowy: fi 19mm

• Wysokość przycisku ( całkowita): 14mm

• Średnica główki: 22mm

• Wyprowadzenia montażowe: konektory do lutowania*
• Parametry styku: 2A /250VAC
• Klasa szczelności: IP65
• Napięcie LED: 24V DC
• Typ operacji: chwilowy (jak przycisk resetu)


Sposób podłączenia przycisku z podświetleniem chwilowym

Sposób montażu i podłączenia przycisku:

Przycisk montujemy w otworze o średnicy ok.19,1mm. Nakrętka mocująca jest nakręcana na gwint od spodu płyty czołowej.

Sposób podłączenia przycisku z podświetleniem LED stałym

Zacisk pinowy wprowadzenie

" +":  Biegun dodatni diody led
" - ":  Biegun ujemny diody led
"NO": normalne otwarte
"C": wspólny ( COM) - oznaczony na schemacie jako NO

Podłączone przewody do  "NO" i "C": obwód jest zawsze otwarty, chyba że naciśniesz przycisk wtedy następuje zamknięcie obwodu na czas naciskania.

Dostawa zawiera:

   * przycisk chwilowy z krótkim skokiem podczas nacisku - kolor zielony - szt 1
