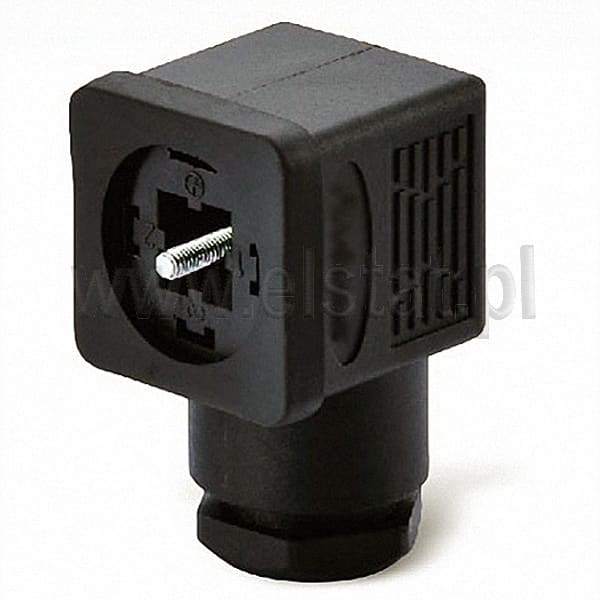

Złącze zaworowe DIN 43650 - gniazdo na przewód
Wtyczki zaworowe są elementem standardowym połączeń zaworów elektromagnetycznych w systemach pneumatycznych i hydraulicznych.
Dane
szczegółowe
Nazwa
Gniazdo
Typ złącza
zaworowe
Symbol
GDM2016 934393100
Liczba torów / pinów
3 tory
Rozmiar / wersja złącza przemysłowego
format A
Materiał korpusu złącza
poliamid (PA)
Orientacja złącza
kątowe 90°
Montaż złącza
na przewód
Montaż przewodu
śrubowy
Właściwości złącz przemysłowych
1 boczne wyjście przewodu; z dławnicą M16
Prąd znamionowy
16A
Napięcie znamionowe
250V
Kolor korpusu / izolatora złącza
czarny
Pokrycie styków
cynowane
Przekrój przewodu
1,5mm2
Średnica zewnętrzna przewodu
4,5-10mm
Klasa szczelności złącza
IP65
Sposób blokowania złącz
skręcane
Producent
Hirschmann
Certyfikaty
RoHS
| Styki: | 2+PE |
| Rozstaw styków: | A - 18mm |
| Sygnalizacja: | brak |
| Dławik: | M16 |
| Średnica zewnętrzna przewodu: | 4,5..max 10mm |
| Max. przekrój przewodu: | 1,5mm |
| Montaż przewodu: | przykręcany |
| Napięcie pracy: | 250V |
| Prąd roboczy: | 16A |
| Stopień szczelności: | IP 65 |
Złącze do elektrozaworu GDM2016 2+PE czarne, gniazdo na kabel dławik M16 ( pasuje do GSA )
Złącza GDM 20xx mają zawsze 4 otwory jednak styki są
tylko 3 tj.
w otworze numer
1 i 2 oraz styk masowy (płaski)
Złącze
- gniazdo na przewód, styki 2+PE, norma EN 175301-803
(DIN43650A),
kolor czarny
Rodzaj
dławika: M16
Średnica zew.
przewodu 4,5 do 10 mm
Max przekrój
przewodu: 1,5mm2
Sposób montażu przewodu:
przykręcany
Napięcie pracy: 250 V ~/=
Prąd roboczy: 10/16
A
Rezystancja przejścia: <4
mΩ
Powierzchnia
styku: cynowana
Materiał obudowy złącza:
PA
Stopień
szczelności: IP 65
Temperatura pracy: -40°C do
+125°C
Złącze na przewód z śrubą centralną M3x35
Odpowiednie wtyki do obudów m.in.: GSA 2000, GSP 211, GSP 213, GSP2 M20, GSE 2000N4, GSAZ 200
