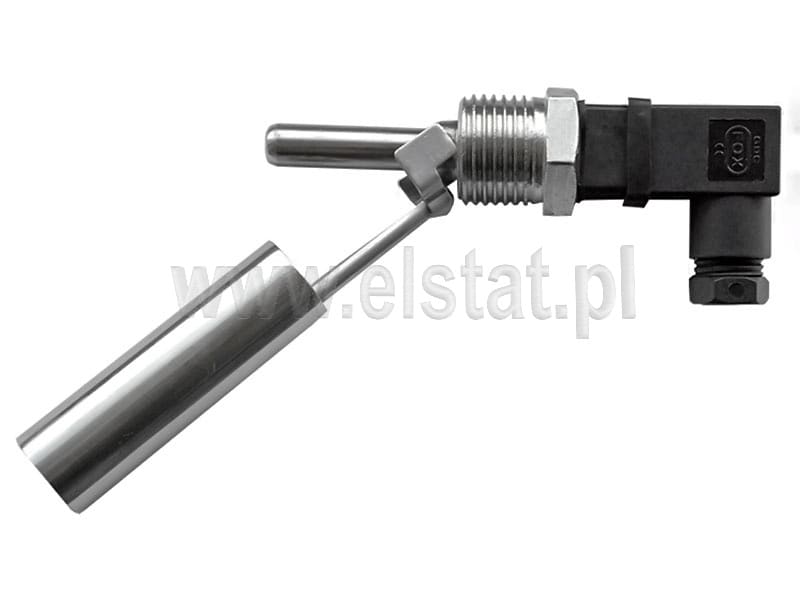

Czujnik poziomu wody nierdzewny; 1/2 cala
Wymiary na foto w galerii 1/2 cala =21mm ( zewnętrzny) 18,6mm ( wewnętrzny)
Czujniki pływakowe mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, rzadkiego oleju itp.). Czujnik posiada pływak wyposażony w magnes, który po podniesieniu pływaka pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj na ściance bocznej zbiornika. W zależności od ułożenia pływaka mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Wykonane ze stali nierdzewnej z możliwością stosowania w szerokim zakresie temperatur. Wlącznik - wyłącznik poziomu cieczy.
| Moc znamionowa: | 10W |
| Max. napięcie przełączania: | do 100VDC * |
| Max. prąd przełączania: | 0,5A |
| Napięcie przebicia: | 220VDC |
| Max. prąd pracy: | 3,0A |
| Max opór wejściowy (nie dotyczy przewodów): | 100m Ohm |
| Temperatura pracy: | -30 ~+125 °C |
| Montaż przewodów: | małe złącze |
| Materiał: | stal nierdzewna SUS304 |
Przykład zastosowania:
Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego. Dzięki temu czujniki mogą pracować jako NC – normalnie zamknięte lub NO - normalnie otwarte czyli włączanie lub wyłączanie. Zmianę trybu pracy uzyskujemy przez obrócenie pływaka o 180°
Sposoby instalowania bocznej sondy poziomu:
Sposób 1 ( załączenie sondy przez podnoszący się poziom cieczy)
1. Gdy woda podnosi się, pływak załączy styk
sondy;
2. Włączy się zasilanie obwodu sterowania.
Schemat
działania sondy przy podnoszącym się poziomie wody - załączenie
styku
Sposób 2 ( wyłączenie sondy przez podnoszący się poziom cieczy)
1. Gdy woda podnosi się, pływak wyłączy styk
sondy;
2. Wyłączy się zasilanie obwodu sterowania.
Schemat działania sondy przy podnoszącym się poziomie cieczy
- wyłączenie styku
Zalecamy ! *
W związku z wahaniami napięcia i przepięciami w sieci
energetycznej łatwo może dojść do uszkodzenia kontaktronu. Zachęcamy
do korzystania z elektronicznych sterowników kontroli
poziomu. Sterowniki tego typu dostarczają napięcie bezpieczne ok. 8
V do sondy (styku kontaktronu). Sterownik ma
możliwość podłączenia czujnika MIN. oraz MAX. lub tylko jeden
z nich. Przekaźnik ma zdolność sterowania dowolnym
urządzeniem za pomocą styków. Do styku można podłączyć
napięcie 12 V, 24 V czy 230 V oraz każde inne max. do 250 V.
Zasilanie elektronicznego sterownika odbywa się napięciem
sieci 230 V AC. Symbol naszych przekaźników to;
sonda-prk, kod produktu 10290 lub 23843. Można je
odszukać w towarach powiązanych lub po kodzie produktu.
Schemat podłączenia bocznej sond poziomu do elektronicznego sterownika
* Ważne
Koniecznie
każdorazowo przy sterowaniu napięciem stałym ( np. 24VDC) urządzenia w
których powstaje samoindukcja - przekaźniki, zawory, cewki, itp-
należy stosować układy antyprzepięciowe, minimum
diody.
|
Schemat z diodą dla napięcia DC
Zabezpieczenie zwykłą diodą UWAGA ! Podłączenie diody przeciwnie spolaryzowanej- ważne. |
Schemat z warystorem dla napięcia AC
Zabezpieczenie warystorem UWAGA ! Podłączenie dla pradu DC lub AC |
|---|
