Włącznik elektromagnetyczny; 3- FAZY; DKLD DZ07; 10-pinów; I=16 A/400 VAC; cewka 230VAC; rozstaw otworów montażowych 82mm

Wyłącznik elektromagnetyczny 3 FAZY; typ EBSE.23.O1; Tripus 20P0423

Opis

Wyłącznik zanikowonapięciowy do wbudowania. Zamiennik KJD18. Po niewielkich przeróbkach z powodzeniem zastępuje chiński KJD18. Przykład zastosowania: wiertarki stołowe, przecinarki, piły do drewnabetoniarka, piła, szlifierka stołowa, itp.. Do produkcji zastosowano materiały renomowanych firm zachodnioeuropejskich. Produkt posiada wszelkie atesty dopuszczające do stosowania w sterowaniach maszyn i urządzeń.

UWAGA!

Wyłącznik występuje w dwóch wykonaniach, tj na płytce:
 - małej (montaż od wewnętrznej strony maszyny przez otwór montażowy 45x52,5mm, przykręcany z zewnątrz wkrętami poprzez ramkę osłony bryzgoszczelnej)
 - dużej (montaż od zewnątrz przez otwór montażowy 46x69mm i mocowany dwoma wkrętami M4 lub M5 przez otwory o rozstawie 82,5mm)

Wyłącznik do wbudowania do każdego rodzaju maszyny
napięcie znamionowe cewki 230V / 50Hz
obciążalność: 400V / 9A / 4kW
obciążalność: 230V / 13,5A / 3kW

AC1 230V / 16A AC3 230V / 3,0kW / 14,5A
AC1 400V / 16A AC3 400V / 4,0kW / 9,0A

Dane podstawowe

IP55
osłona bryzgoszczelna przycisków
3-fazowy + 1 styk pomocniczy 1x NO
otwór montażowy: 69 x 46 mm
obudowa otwarta - brak przewodów
TRIPUS

* napięcie cewki: 230V

* ilość pinów: 10

* ilość styków: 4; (4 styki zwierające)

* AC-3, AC 400V 9A ( 4kW)

* AC-15, AC 400V 6A

* otwór do montażu: 46x69 mm

* rozstaw otworów montażowych: 82 mm

Szczegółowe informacje techniczne

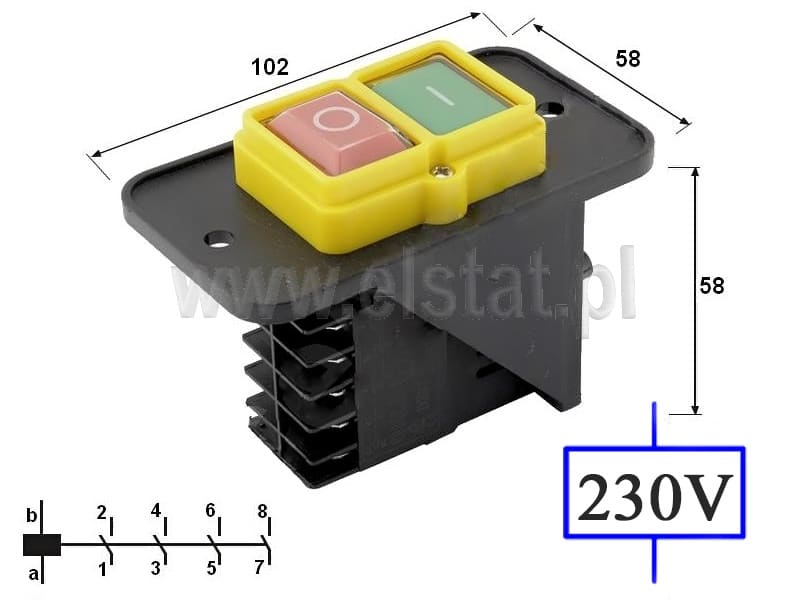

Wymiary

Zakres dostawy:

Wyłącznik wraz z konektorami do podłączenia przewodów do przekaźnika i schemat połączeń.
