Dostępność: Brak towaru na magazynie
| zasilanie | |
| BIS-411 230V | 100÷265V AC |
| BIS-411 24V | 9÷30V AC/DC |
| BIS-411 1R1Z 24V | 9÷30V AC/DC |
| BIS-411 2Z 24V | 9÷30V AC/DC |
| BIS-411i 230V | 100÷265V AC |
| BIS-411i 24V | 9÷30V AC/DC |
| styk / prąd obciążenia AC-1 | |
| BIS-411 230V | separowany 1×NO/NC / <16A |
| BIS-411 24V | separowany 1×NO/NC / <16A |
| BIS-411 1R1Z 24V | separowany 1×NC 1×NO |
| BIS-411 2Z 24V | separowany 2×NO / 2×[8A] |
| BIS-411i 230V | separowany 1×NO / <16A (160A/20ms) |
| BIS-411i 24V | separowany 1×NO / <16A (160A/20ms) |
| maks. prąd przycisków sterujących | Σ5mA |
| opóźnienie zadziałania | 0,1÷0,2s |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja zadziałania | LED czerwona |
| pobór mocy | |
| stan czuwania | 0,15W |
| stan załączenia | 0,6W |
| temperatura pracy | -25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| moment dokręcający | 0,4Nm |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35 mm |
| stopień ochrony | IP20 |
Wersja przekaźnika „i” jest ze
stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym,
takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy
wyładowcze itp.
Przeznaczenie

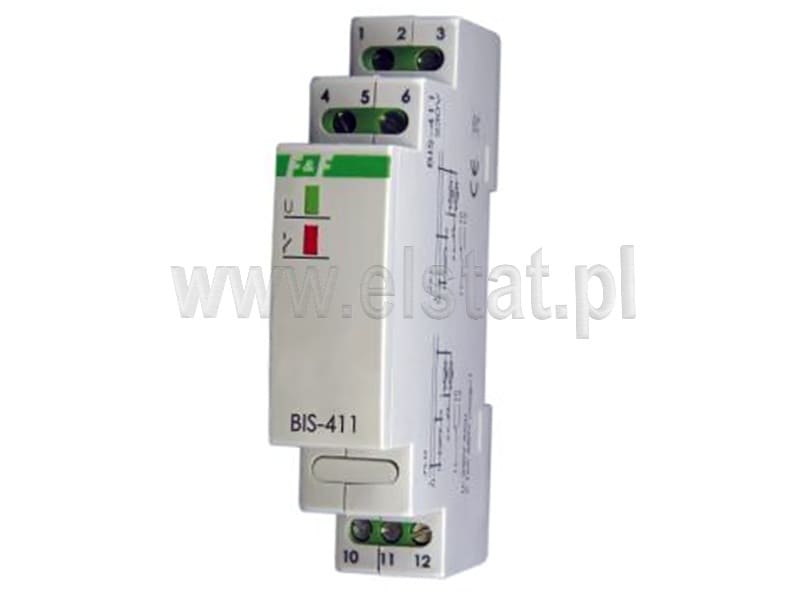

Elektroniczny
bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia
lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych,
chwilowych (dzwonkowych) włączników
sterujących.
Działanie
Załączenie odbiornika
następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku
chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie
nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada "pamięci" pozycji
styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym
powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia.
Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru
po długotrwałym zaniku napięcia zasilania.
UWAGA!
BIS-411 i BIS-411i
(wersje 230V) mogą współpracować z przyciskami podświetlanymi
(ΣI<5mA).
UWAGA!
BIS-411 i BIS-411i (wersje
24V) nie mogą współpracować z wyłącznikami podświetlanymi.
