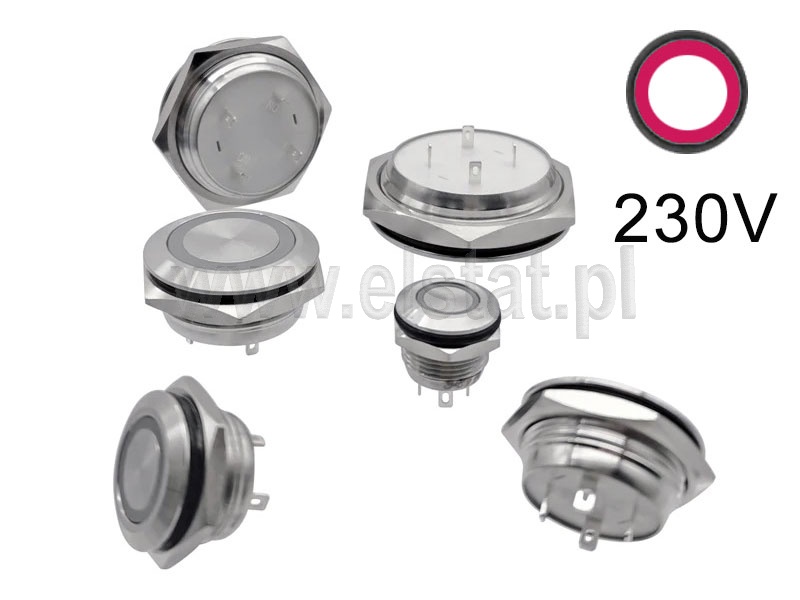

Przycisk monostabilny; wandaloodporny; krótki; czerwony LED 230V; NO; płaskie czoło; 19mm; srebrny

Przycisk ma działanie chwilowe (jak np. reset komputera) i nie ma odpowiedniego złącza. Pasujące konektory 2,2mm lub 2,8mm znajdziesz w towarach powiązanych. Proszę dokładnie pomyśleć przed zakupem

Rodzaj operacji: chwilowy tj. po naciśnięciu przycisku, naciśnięcie klawisza powróci automatycznie, jeśli nie będziesz nadal naciskać przycisku. Funkcja jak resetowanie.

Przycisk hermetyczny chwilowy z diodą. Mały skok klawisza. Przycisk o średnicy 19mm. Napięcie zasilania diody LED 230V. Przycisk wandaloodporny z krótkim skokiem i niską zabudową.

Bardzo  krótki - niski przycisk z podświetleniem LED 230V; silwer.
Rodzaj operacji: chwilowy; NO; z samopowrotem
Materiał: nikiel, mosiądz
Kolor: srebrny
Podświetlenie LED: czerwone
Styk przełącznika: 2A /250VAC

Rodzaj operacji: chwilowy; NO; z samopowrotem

Po naciśnięciu przycisku, naciśnięcie klawisza powróci automatycznie, jeśli nie będziesz nadal naciskać przycisku. Resetowanie.

Specyfikacja:

Przycisk nie ma odpowiedniego złącza. Podłączenia realizujesz poprzez lutowanie przewodów ( zalecane ) lub kupuj pojedyncze złącza.

Kolor: srebrny
Kolor diody LED: czerwony
Parametry styku przełącznika: 2A /250VAC
Skok klawisza: ≤ 0.5mm
Wodoodporne klasy: IP65
Napięcie LED: 230V
Typ operacji: chwilowy ( jak przycisk komputera )
Rozmiar otworu montażowego: 19mm

Po naciśnięciu przycisku, naciśnięty klawisz powróci automatycznie, jeśli nie będziesz nadal naciskać jak funkcja resetowanie.

Wymiary czerwonego przycisku niskoprofilowego średnicy 19mm

Schemat połączeń

Istnieje wiele metod okablowania, poniższe zdjęcie jest tylko przykładem w celach informacyjnych.

Schemat okablowania normalne otwarte, NO.

Schemat podłączenia przycisku, NO - czerwone świecenie diody LED 230V po naciśnięciu

Po naciśnięciu przełącznika obciążenie będzie pod napięciem. Dioda LED świeci się podczas naciskania.

Kształt i rodzaj frontowej części przycisku - główki z diodą LED 230V

Przycisk przełącznika jest płaski.

Paramerty:

• materiał: nikiel,
• kolor: srebrny
• LED kolor: czerwony
• styki przełącznika: 2A /250VAC
• skok przycisku: ≤ 0.5mm
• wodoodporny klasy: IP65
• napięcie LED: 230V
• typ działania: chwilowy
• rozmiar otworu: 19mm

Zaciski legenda:

"+": Biegun dodatni diody led

 " - ": biegun ujemny diody led

"NO": normalne otwarte "C": wspólne połączenie

"NO" i "C": obwód jest zawsze otwarty, chyba że naciśniesz przycisk.
