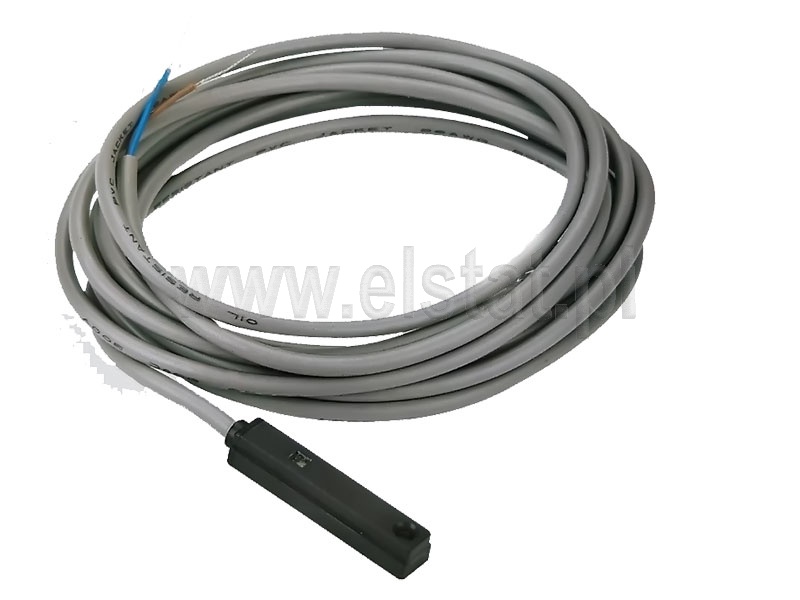

Kontaktronowy czujnik magnetyczny tłoka; typ CS1-M

Kontaktronowy czujnika tłoka.

Do kontroli położenia tłoka siłownika używany jest magnetyczne czujniki pozycji. Składnikiem czujnika jest styk kontaktronu. Wyposażony w sygnalizację pracy za pomocą LED czujnik magnetyczny informuje o pracy. Dzięki zamontowanej na górze czujnika diodzie LED sygnalizacja jest widoczna z  odległości. Kontaktronowy czujnik zbliżeniowy CS1-M jest czujnikiem magnetyczny ze stykiem zakończony przewodami również wyprowadzonymi w górę. Czujnik zbliżeniowy wykorzystuje się do kontroli położenia tłoka w siłownikach powietrznych, zaworach kulowych i innych.

Zastosowanie czujników do kontroli pozycji tłoka.

Czujnik położenia CS1-M  używany jest jako czujnik tłoka siłownika. Stosowany w sprzęcie biurowym oraz gospodarstwa domowego, bezpieczeństwie, wyposażeniu ochronnym sprzętu transportowego, przyrządach pomiarowych. Magnetyczne wyłączniki kontaktronowe służą do kontroli pozycji siłowników.

Zasada działania czujnika magnetycznego.

Czujniki położenia tłoka wykorzystują do załączenia styku pola wytwarzane przez magnes. Magnes zamontowany na tłoku siłownika uruchamia styk kontaktronu, zmieniając jego stan.

Kontaktronowy czujnik magnetyczny do siłowników typu CS1-M, zasilany jest napięciem 5 V-240 V DC lub AC. Zmieniająca się pozycja tłoka siłownika uruchamia czujnik. Sygnalizacja pracy styku jest za pomocą diody LED zamontowanej na górnej części czujnika.  Poprawna praca diody LED wymaga prawidłowego podłączenia zasilania. Należy zwrócić uwagę na bieguny zasilania.

Czujnika pola magnetycznego do sygnalizacji tłoka i jego parametry; typ CS1-M:

•  napięcie max. 5-240 V AC/DC
•  max. prąd styku: 0,1 A (100 mA)
•  rodzaj styku: NO (normalnie otwarte)
•  sygnalizacja pracy: dioda LED jest montowana na górze
•  montaż: opaska mocująca max. 6,5 mm szerokości
•  kabel przyłączeniowy: kabel w osłonie izolacyjnej z winylu olejoodpornego,
•  średnica zewnętrzna kabla: Ø 3.4 mm
•  przekrój żyły: 0.2 mm²
•  kabel: 2-żyłowy (brązowy, niebieski)

Wymiary czujnika do siłowników; CS1-M:

•   Długość całkowita: 28,1 mm
•   Szerokość czujnika: 6,2 mm
•   Wysokość czujnika ze szczeliną: 9,2 mm

•   Wymiar okienka do mocowania: 2 x 6,8 mm

•   Długość kabla: ok. 1,5 m


Wymiary czujnika do siłowników hydraulicznych CS1M

Styk NO stanowi element wykonawczym czujnika położenia CS1-M. Styk kontaktronowego czujnika położenia tłoka nie posiada rozbudowanego układu zabezpieczenia dla tego styku. Dla lepszej gwarancji ochrony styku należy użyć dodatkowe elementy przepięciowe. Wytrzymałość czujnika kontaktronowego używanego w siłownikach zależy od należytego zabezpieczenia styku. Wykorzystujem gotowe układy lub proste rozwiązania z diodami Zenera, prostowniczymi oraz transilami. Ochronę styków należy stosować w pobliżu czujnika kontaktronowego. Odcinek od czujnika do układu antyprzepięciowego powinien wynosić nie więcej niż 1 m. Cewki zaworów powietrza lub innych chronimy najprościej za pomocą diody prostowniczej, lub diody transil.

Schemat uniwersalnej ochrona od przepięć dla czujników położenia CS1-M

Układy antyprzepięciowe czujnika położenia tłoka w siłownikach stosujemy w następujących przypadkach:

• przy długości kabla powyżej 5 m
• gdy sterujesz elementami indukcyjnymi
• gdy używa dużego prądu

Jak podłączyć czujnik tłoka w siłownikach?

Podłączenia czujnika kontaktronowego tłoka dokonasz za pomocą dwóch przewodów. Należycie dołączony biegun zasilania umożliwia dobre działanie diody LED osadzonej na stałe na górze czujnika.

Kolory przewodów przedstawione są poniżej.

•     przewód brązowy: plus zasilania (+)
•     przewód niebieski: minus zasilania (-)


Schemat podłączenia kabel 2-przewodowy wg nowych oznaczeń

Obudowa czujnika pola magnetycznego przykręcana do siłownika

Obudowa czujnika CS1-M wykonana jest z tworzywa z uchwytem na opaskę mocującą . Trwała konstrukcja jest przystosowana do montażu na siłownikach. Kontaktronowy czujnik zbliżeniowy CS1M to ukształtowana i uszczelniona magnetyczna rurka kontaktronowa z przewodami. Czujnik zbliżeniowy do detekcji położenia ma wizualną sygnalizację pracy.

•     Materiał: ABS i żywica epoksydowa
•     Prosta instalacja i regulacja
•     Mocowanie na siłowniku
•     Brak zapotrzebowania na energię w trybie gotowości
•     Hermetycznie zamknięta konstrukcja i długa żywotność

Oferta czujników magnetycznego do siłowników; seria CS1

Specyfikacja i przeznaczenie czujnika do siłowników hydraulicznych

Specyfikacja i przeznaczenie czujnika do siłowników hydraulicznych

• wykrywania pozycji i ograniczenia
• przełącznik systemu bezpieczeństwa
• przełącznik do drzwi
• Maksymalna moc kontaktu: 10W
• Maksymalne napięcie przełączania: 240V AC lub DC
• Maksymalny prąd przełączania: 0,1A
• Min. Napięcie przebicia: 240V DC
• Maksymalny prąd przenoszenia: 100mA
• Maksymalna rezystancja styku: 100mΩ
• Czas zwolnienia: 0.4 ms max
• Czas działania: 1.0 ms max
• Średnica: 5.6mm
• Długość kabla: około 150 cm

Zawartość opakowania:

1 x magnetyczny czujnik zbliżeniowy do siłowników typ CS1-M

Tabela porównawcza czujnika CS1-M z innymi czujnikami stosowanych przy pozycjonowaniu siłowników
