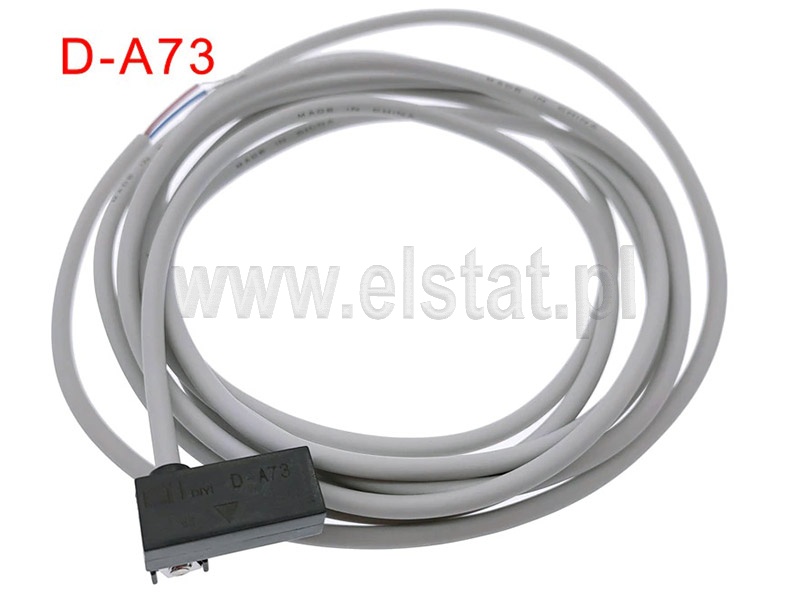

Czujnik magnetyczny siłownika; D-A73; styk NO

Opis kontaktronowego czujnika tłoka siłownika; D-A73

Czujnik do zaworów pneumatycznych, hydraulicznych D-A73. Przełącznik kontaktronowy - prąd obciążenia 40 mA przy 24 V DC.

D-A73 to czujnik połączony poprzez kształtowanie i uszczelnienie rurki kontaktronowej z przewodami. Przełączenie styku czujnika nastąpi wtedy, gdy obiekt magnetyczny znajduje się w nad kontaktronem.

Czujnik zbliżeniowy do  siłowników pneumatycznych; powietrznych; hydraulicznych; elektrycznych i innych.

Zastosowanie czujników D-A73 do kontroli położenia tłoka siłownika

Czujnik D-A73, używany jako czujnik tłoka siłownika pneumatycznego lub hydraulicznego.

Magnetyczne wyłączniki kontaktronowe służą do kontroli pozycji siłowników.

Jest zwykle używany jako czujnik pozycji, szeroko stosowany w zautomatyzowanym sprzęcie biurowym.

Znajdziemy go również w sprzęcie pomiarowym, artykułach gospodarstwa domowego, a także w sprzęcie ochronnym.

Działanie czujnika magnetycznego położenia tłoka

Czujniki położenia tłoka wykorzystują do załączenia styku magnetyzm. Wyłącznik magnetyczny do siłowników typu D-A73, zasilany jest napięciem 24 V DC.   Zmieniająca się pozycja tłoka siłownika uruchamia czujnik. Sygnalizacja pracy styku jest za pomocą diody LED zamontowanej na górnej części czujnika.   Poprawna praca diody LED wymaga odpowiedniego podłączenia zasilania. Należy zwrócić uwagę na bieguny zasilania.

Parametry czujnika pola magnetycznego do sygnalizacji tłoka; typ D-A73

    - napięcie max. 24 V DC
    - max. prąd styku: 0,04 A (40 mA)
    - rodzaj styku: NO (normalnie otwarte)
    - sygnalizacja pracy: dioda LED jest mocowana na górze
    - montaż: prosty poprzez przykręcenie
    - kabel przyłączeniowy: kabel w osłonie izolacyjnej z winylu olejoodpornego,
    - średnica zewnętrzna kabla: Ø 3.4 mm
    - przekrój żyły: 0.2 mm²
    - kabel: 2-żyłowy (brązowy, niebieski)

Wymiary czujnika do siłowników; D-Z73:

• Długość całkowita: 23 mm
• Szerokość czujnika: 15 mm
• Wysokość: czujnika: 11,5 mm
• Odległość kontaktronu od czoła: 9 mm
• Długość kabla: ok. 1,5 m

Wymiary czujnika stosowanego przy pozycjonowaniu siłowników

D-A73 to czujnik do siłownika pneumatycznego, stosowane także jako czujniki magnetyczne do siłowników hydraulicznych.

Cechy czujnika:

• 100% nowy i wysokiej jakości
• Używany do siłowników pneumatyczny typu: CDA2, CE2, CP95, CD02, CDL1, CDLS, CDNA, CNS, CDS1, CXS, CY1R/H, CY3B/ 3R, HDNB, MB1, KGPH/Q/F/L/S, HL2B, HLGP, MDB, HY1C/G/H, HGZR, RSA
• Ten czujnik magnetyczny ma dużą tolerancję na przeciążenie
• Wysoka czułość i stabilna wydajność
• Kontaktronowy czujnik położenia jest łatwy do podłączenia i użytkowania

Układy przepięciowe do ochrony czujnika położenia tłoka w siłownikach stosujemy:

1. przy długości kabla powyżej 5 m
2. gdy sterujesz elementami indukcyjnymi
3. gdy używa dużego prądu

Uniwersalne zabezpieczenie od przepięć dla czujników położenia typu D-A73

Jak podłączyć Z-A73; czujnik tłoka w siłownikach?

Podłączenia dokonasz za pomocą dwóch przewodów. Kontaktronowy czujnik położenia z właściwie przyłączonym biegunem zasilania umożliwia prawidłowe działanie sygnalizacji LED osadzonej na stałe na górze czujnika.

Kolory kabli zastosowane w czujniku przedstawione są poniżej:

    kabel brązowy: plus zasilania (+)
    kabel niebieski: minus zasilania (-)


Schemat podłączenia kablem 2-przewodowym

Specyfikacja czujnika położenia tłoka:

• Model: D-A73
• Styk przełącznika: SPST typ normalnie otwarty
• Przełącznik magnetyczny typ: kontaktronowy
• Napięcie robocze: 24 V DC
• Prąd przełączania: 5-40mA dla 24V
• Wewnętrzny pobór prądu: brak
• Spadek napięcia resztkowego: 2.5 V
• Prąd upływowy: nie
• Lampka kontrolna: czerwona dioda LED
• Częstotliwość przełączania: 200Hz
• Odporność na uderzenia: 30G
• Waga: około 17g/0.6 uncji

Obudowa czujnika pola magnetycznego

Osłona czujnika D-A73 wykonana jest z tworzywa. Budowa jest przystosowana do montażu na siłownikach. Czujnik zbliżeniowy D-A73 to ukształtowana i uszczelniona rurka kontaktronowa z kablem. Czujnik zbliżeniowy posiada wizualną sygnalizację działania.

• Materiał: ABS i żywica epoksydowa
• Prosta instalacja i regulacja
• Mocowanie na siłowniku
• Brak zapotrzebowania na energię w trybie gotowości
• Hermetycznie zamknięta konstrukcja i długa żywotność

Sposób montażu D-A73 - czujnika pola magnetycznego do siłowników

Funkcja czujnika położenia siłowników hydraulicznych

wykrywania pozycji i ograniczenia
przełącznik systemu bezpieczeństwa
przełącznik do drzwi
Maksymalna moc kontaktu: 1 W
Maksymalne napięcie przełączania: 24 V DC
Maksymalny prąd przełączania: 0,04 A dla 24 V DC
Min. Napięcie przebicia: 24 V DC
Maksymalny prąd przenoszenia: 40 mA dla 24 V DC
Maksymalna rezystancja styku: 100 mΩ
Czas zwolnienia: 0.4 ms max
Czas działania: 1.0 ms max
Średnica: 5.6mm
Długość kabla: około 150 cm

Tabela porównawcza czujnika D-A73 stosowanego przy pozycjonowaniu siłowników

Zawartość opakowania:

1 x magnetyczny czujnik zbliżeniowy do siłowników typ D-A73
