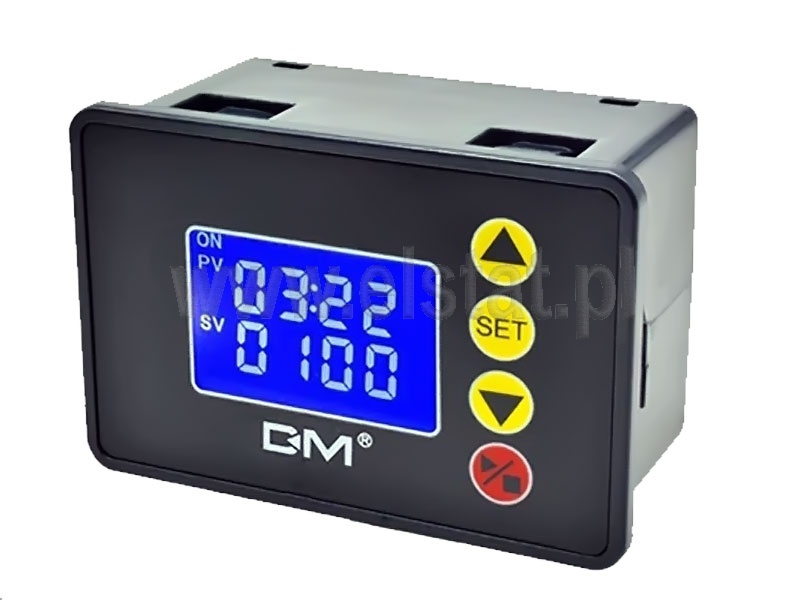

Przekaźnik czasowy z wyświetlaczem; wielofunkcyjny; styk 10A; zasilanie 230 V AC

  • Symbol: MOD-CZAS-6A-230
  • Kod produktu: 01434
Programowalny przełącznik cyfrowy z zegarem sterowania; przekaźnika 10A; moduł DIY; zailanie 220V AC: Zakresy czasowe: ( S:M:H ) 0000 ~ 9999 Prąd styku: 10A; 2,2kW (Max) Rozmiar sterownika: 67×45×34mm Otwór montażowy: 63×42mm Zobacz opis
Dostawa Dostępność: Chwilowy brak towaru
79,00 zł z VAT (64,23 zł netto / szt.)
przechowalnia
Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl
Zapytaj o produkt
Charakterystyka produktu

Mikrokomputerowy sterownik czasowy; cyfrowy wyświetlacz LCD; 1.37 cala; przekaźnik czasowym z opóźnieniem

Opis sterownika czasowego:

Typ: przekaźnik czasowy

Wielofunkcyjny moduł przekaźnika opóźniającego został zaprojektowany, aby być szeroko stosowany w sterowaniu inteligentnym domem oraz do sterowania przemysłowego, automatycznego nawadniania, wentylacji wewnętrznej. Łatwy w użyciu posiada przekaźnik do załączania odbiorników o mocy do 2200W.

Przekaźnik czasowy posiada przydatną funkcję zatrzymania odliczania nastawionego czasu oraz ponowne wznowienie odliczania.

Cechy przekaźnika czasowego:

  • Wyświetlacz LCD. Wiele parametrów jest wyświetlanych jednocześnie.
  • Wsparcie wyzwalacza wysokiego i niskiego poziomu i wyzwalacza przycisku
  • Zabezpoieczenie przed odwrotnym połączeniem zasilania
  • Funkcja awaryjnego zatrzymania STOP
  • Tryb uśpienia, obudzenie dowolnym przyciskiem
  • Automatycznie zapisuje parametry
  • Odmierzanie czasu z wysoką precyzją
  • Bezstopniowa regulacja od 1 sekundy do 999 godzin
  • Izolacja transoptorowa. Zwiększona zdolność przeciwzakłóceniowa
  • Funkcja: 1> opóźnienie wyzwalania. 2> czas cyklu. 3> opóźnione wyłączanie zasilania. 4> przełącznik obwodu.

Parametry sterownika czasowego

  • Nazwa: cyfrowy przekaźnik czasowy moduł z wyświetlaczem LCD
  • Materiał: tworzywo sztuczne + metal
  • Panel z wyświetlaczem: 66mm * 44mm
  • Otwór montażowy: 60mm x 42mm; głębokość zabudowy 32mm
  • Kolor: czarny
  • Napięcie zasilania: 110-230V
  • Zakres czasowy: 0-999S/0-999M/0-999H
  • Cechy produktu: timer/opóźnienie/cykl/pokrycie 18 rodzajów funkcji
  • Maksymalny prąd roboczy: 10A
  • Maksymalna moc:  2200W
  • Waga produktu: 58g( 12V/24V) / 63g(110 ~ 220V)

Funkcja:

Czasówka może być stosowana do pomiaru czasu opóźnienia, czasu cyklu, przerywanego czasu i innych okazji.


Instrukcja obsługi

UWAGA!

Do zmiany ustawień czasu i parametrów sterownika czasowego z wyświetlaczem LCD, służą przyciski dostępne na panelu. Po ustawieniu danych należy odczekać 6s aby moduł automatycznie zapisał ustawienia w pamięci lub nacisnąć przycisk SET.

Jak zmienić nastawę czasu przekaźnika?

Naciśnij szybko 2 razy przycisk SET, aby przejść do trybu ustawienie czasu, zacznie migać nastawa  czasu T1 (PV). Naciskając przycisk plus lub przycisk minus, możesz ustawić żądany  czas t1 ( PV).

Po ustawieniu T1 krótko naciśnij ponownie przycisk set aby przejść do nastawy czasu t2 ( SV).

Na cyfrowym wyświetlaczu LCD zacznie migotanie cyfra dla czasu T2. Poprzez przyciski plus lub minus możesz dokonać ustawień czasu SV.

Po ustawieniu czasu, naciśnij ponownie przycisk set, system automatycznie zapisze czas ustawienia pamięci. Jeżeli odczekasz 6s moduł automatycznie zapamięta nastwione dane.

Jak nastwić parametry sterownika czasowego?

Aby przejść do trybu ustawiania parametrów należy dłużej (ok. 2s) naciśnąć przycisk SET.

Istnieją dwa zestawy parametrów dla użytkownika, P0, P1.

W parametrze P0 ( dotyczy PV) oraz P1 (dotyczy SV)  można ustawić za pomocą przycisku plus lub minus własne jednostki pomiaru czasu:

dla PV

  • P0-0: tryb czasowy T1 to sekundy
  • P0-1: tryb czasowy T1 to minuty
  • P0-2: tryb czasu T1 to godzina

dla SV

  • P1-0: tryb czasowy T1 to sekuny
  • P1-1: tryb czasowy T1 to minuty
  • P1-2: tryb czasu T1 to godzina

Pod parametrem P2 można ustawić tryb pracy, naciskając przycisk plus lub minus.

  • P2-0: T1 z opóźnieniem czasowym przekaźnik (timer T1)
  • P2-1: przekaźnik czasowy opóźnienia T1 (timer T1)
  • P2-2: praca cykliczna jednorazowa. Odmierzania opóźniego załączania przekaźnika T1 (T1 timer), następuje załączenia styków na czas T2. Po upływie czasu T2 (SV) następuje rozłączenia styków i kończy się cykl.
  • P2-3: praca cykliczna zaczynając się od załączonych styków. Po nastawionym czasie przekaźnik czasowy zwalnia (T1 timer), następnie odlicza czas opóźnienia T2 ( styk rowarty) i kończy cykl.
  • P2-4: z opóźnieniem czasowym przekaźnik po T1 (timer T1), następnie czas opóźnienia T2 następca zwolnienia elektrycznego (timer T2), powtórz cykl.
  • P2-5: przekaźnik czasowy opóźnienia T1 zwalnia (timer T1), następnie czas opóźnienia T2 następca elektryczny pod napięciem (timer T2), powtórz cykl.

Przykładowy opis parametrów :

Klient potrzebuje czas 10 sekund, aby załączyć przekaźnik (ON), oraz 20 sekund przerwy (OFF). Cykl ma się powtarzać zawsze w pętli.

Skonfiguruj w następujący sposób:

  • T1 - ustawić czas 10, T2 ustawić czas 20
  • P0-0 (zakres czasowy T1 to sekundy)
  • P1-0 (zakres czasowy T2 to sekundy)
  • P2 - 5 (tryb timera zaczyna się od pracy (ON), a następnie następuje przerwa (OFF). Praca jest ciągła, zawsze w pętli).



Funkcja P2-0

  • Odmierzanie opóźnionego załączenia czasu T1 (PV). Odmierzanie rozpoczyna się od stanu styków NO ( OFF   wyłączone). Po załączeniu przekaźnika pozostaje on w stanie załączonym do momentu wyłączenia zasilania. Ponowne załączenia powoduje odliczanie od poczatku ( powtórzenie funkcji).

Diagram pracy i sterowania funkcja P2-0

Schemat działania przekaźnika czasowego - opóźnione załączenia P2-0

Diagram działania przekaźnika z opóźnionym działaniem


Funkcja P2-1

  • Odmierzanie opóźnionego wyłączenia. Odmierzanie rozpoczyna się od stanu styków NC ( ON załączone). Po załączeniu przekaźnika pozostaje w stanie wyłączonym do momentu kolejnego  wyzwolenia,

Diagram pracy i sterowania funkcja P2-1

Schemat działania przekaźnika czasowego - opóźnione wyłączenie P2-1

Diagram działania przekaźnika z opóźnionym wyłączeniem


Funkcja P2-2

  • Praca cykliczna jednorazowa. Odmierzanie opóźnionego złączenia. Odmierzanie rozpoczyna się od stanu styków NO ( OFF wyłączone). Po odmierzeniu czasu T1 (PV) następuje załączenie styków przekaźnika i odmierzanie czasu T2 (SV). Po odmierzu czasu T2 następuje powrót do stanu spoczynku ( styki przekaźnika pozostają otwarte NO), kończy sie cykl. Po rozłączeniu przekaźnik pozostaje w stanie wyłączonym do momentu kolejnego wyzwolenia.

Diagram pracy i sterowania funkcja P2-2

Schemat działania przekaźnika czasowego - jednorazowa praca cykliczna P2-2

Diagram działania przekaźnika z opóźnionym wyłączeniem


Funkcja P2-3

  • Praca cykliczna jednorazowa. Odmierzanie opóźnionego wyłączenia. Odmierzanie rozpoczyna się od stanu styków NC zwartych ( ON włączone). Po odmierzeniu czasu T1 następuje rozłączenie styków przekaźnika i odmierzanie czasu T2. Odmierzenie czasu T2 powoduje powrót do stanu spoczynku ( styki przekaźnika pozostają zamknięte NC), kończy się cykl. Po załączeniu przekaźnik pozostaje w stanie załączonym do momentu kolejnego wyzwolenia

Diagram pracy i sterowania funkcja P2-3

Działanie przekaźnika czasowego - jednorazowa praca cykliczna P2-3 ON-OFF

Diagram działania przekaźnika pracy cyklicznej ON-OFF


Funkcja P2-4

  • Praca cykliczna ciągła. Odmierzanie opóźnionego załączenia. Odmierzanie rozpoczyna się od stanu styków NO rozwartych ( OFF wyłączone). Po odmierzeniu czasu T1 następuje złączenie styków przekaźnika i odmierzanie czasu T2. Odmierzenie czasu T2 powoduje powrót do stanu spoczynku ( styki przekaźnika pozostają  rozwarte NO), cykl powtarza się w nieskończoność. Po załączeniu przekaźnik rozpoczyna cykl.

Diagram pracy i sterowania funkcja P2-4

Działanie przekaźnika czasowego - niekończąca się praca cykliczna P2-4 OFF-ON

Diagram działania przekaźnika ciągłej pracy cyklicznej OFF-ON

Funkcja P2-5

  • Praca cykliczna wielokrotna. Odmierzanie opóźnionego wyłączenia. Odmierzanie rozpoczyna się od stanu styków NC zwartych ( ON włączone). Po odmierzeniu czasu T1 następuje rozłączenie styków przekaźnika i odmierzanie czasu T2. Odmierzenie czasu T2 powoduje powrót do stanu spoczynku ( styki przekaźnika pozostają zamknięte NC), cykl powtarza się w nieskończoność. Po załączeniu przekaźnik rozpoczyna cykl.

Diagram pracy i sterowania funkcja P2-5

Działanie przekaźnika czasowego - niekończąca się praca cykliczna P2-5 ON-OFF

Diagram działania przekaźnika ciągłej pracy cyklicznej ON-OFF


Jednostka sprzedaży i pakowania:

1 x przekaźnik czasowy; moduł opóźniający sterownika czasowego z wyświetlaczem LCD
