FF-PCA-512U; Opóźnione wyłączenie.

Dane techniczne:
zasilani 24V AC/DC
prąd obciążenia <10A/tr>
styk separowany 1P
zakres nastawy czasu pracy 0,1s ÷ 576godz
opóźnienie zadziałania <50ms
sygnalizacja zasilania LED zielona
sygnalizacja stanu styku LED czerwona
pobór mocy 0,8W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
moment dokręcający 0,4Nm
wymiary 1 moduł (18mm)
montaż na szynie TH-35 mm

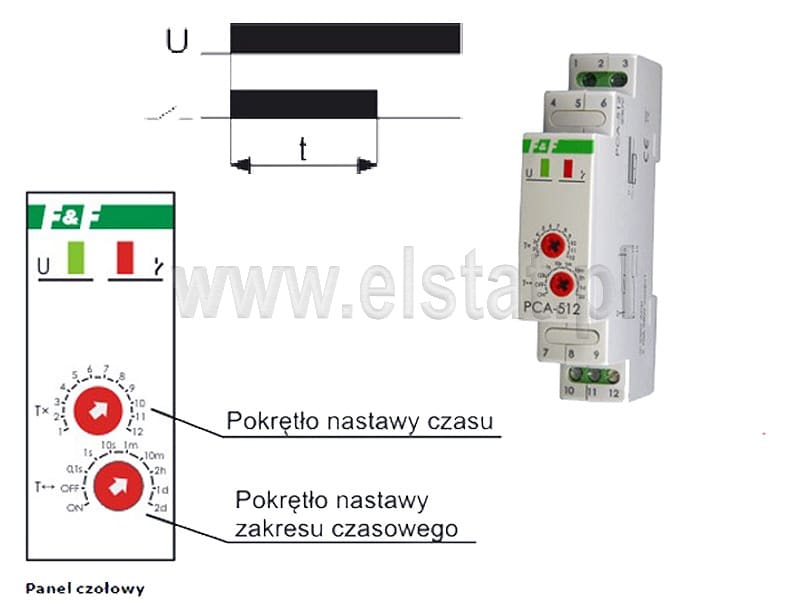

Działanie:
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu styk powraca do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10

  UWAGA!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Przeznaczenie:
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp)ka priorytetowego - utrzymanie zasilania wybranych odbiorników przy prawidłowej jednej fazie z jednoczesnym odłączeniem zasilania odbiorników drugorzędnych.
