Elektroniczny licznik impulsów 230C; wyświetlacz LED 6 cyfrowy; sterowanie napięciowe; JDM-11-6H

Elektroniczny licznik impulsów z czytelnym wyświetlaczem LED, zasilany napięciem przemiennym 230V.

Cyfrowy wyświetlacz LED w kolorze czerwonym posiada 6 cyfr. Licznik zlicza impulsy po podaniu napięcie 230V (sterowanie napięciowe).

Licznik pamięta zliczane impulsy po wyłączeniu napięcia zasilającego.

Przeznaczenia licznika:

Przemysłowe liczniki JDM11 na napięcie 230V mogą pracować jako liczniki impulsów w miejscach o ograniczonej ilości światła. Dysponują czerwonym wyświetlaczem LED, który dobrze jest widoczny przy braku oświetlenia, np. zamontowany pod stołem lub ladą. Liczniki JDM11-6H posiadają 6 cyfrowy, czerwony wyświetlacz LED. Obudowa licznika wyposażona jest w łatwo przesuwane jarzmo, blokujące moduł w otwórze montażowy na odpowiedniej pozycji. Od strony frontowej licznik posiada 6-pozycyjny wskaźnik LED o wysokości cyfr ok. 10 mm. Istnieje możliwość zerowania przyciskiem frontowym, który również znajduje się na panelu przednim. W tylnej części licznika impulsów znajdują się cztery zaciski śrubowe wykonane jako rozłączna listwa zaciskowa. Są to wejścia zasilające, do których można podłączyć zasilanie ( zacisk 3 i 4), oraz wejście zliczające ( zacisk 1 i 2 )

Sposób podłączenia licznika:

• - Zasilanie 230V AC: zacisk 3 i 4
• - Zliczanie impulsów po podaniu napięcia 230V na zaciski 1 i 2

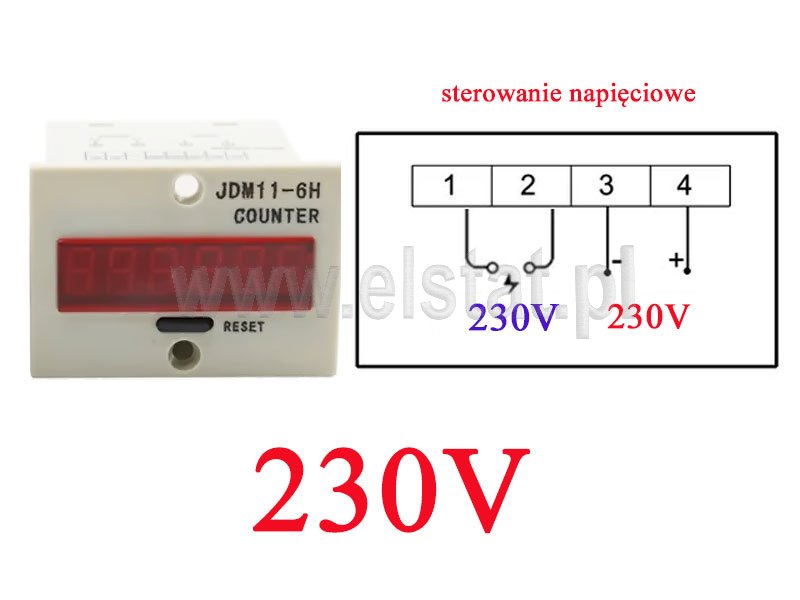

• - Schemat podłączenia licznika impulsów znajduje się na fotografi w galerii zdjęć i niżej

Ogólny opis liczników serii JDM11:

• - Typ licznika: JDM11-6H
• - Napięcie zasilające: DC 12 V; DC 24 V; DC 36 V; AC/DC 110V; AC 230 V; AC 400 V
• - Sygnał wejściowy: kontakt, poziom, czujniki
• - Maks. Prędkość zliczania: max. 10 razy na sekundę (50 ms)
• - Pamięć bez zasilania: min. 10 lat
• - Pobór mocy: 3 VA max
• - Błąd liczenia: ≤ 1
• - Czas resetowania: ≥ 0.5s
• - Reset mocy: ≥ 1s
• - Wytrzymałość dielektryczna: 2000 V AC, 50/60 Hz przez 1min
• - Rezystancja izolacji: 100 MΩ min. Przy 500 V DC
• - Temperatura robocza: -10 do 40 ° c

Specyfikacja licznika z wejściem sterującym zliczanie, napięciowym:

• - Zewnętrzne zasilanie: 230V AC, DC
• - Wejście sygnału: napięciowe 230V
• - Format wyświetlania: zera z przodu, liczenie o tyłu ( 00000x)
• - Metoda zerowania: przycisk kasowania umiejscowiony na panelu przednim; klawisz, który automatycznie wyzeruje licznik
• - Przechowywanie danych: liczenie akumulacyjne, oszczędzanie energii
• - Rozmiar panelu: 66*56*50mm
• - Rozmiar otworu: ok. 51*26mm
• - Licznik nie jest programowalny ( posiada zdolność zliczania bez ustawiania ilości impulsów i wyjścia przekaźnikowego)

Tabelka danych szczegółowych:

Pakiet zawiera:

Elektroniczny licznik impulsów zasilany napięciem 230 V z wejściem napięciowym 230V; czerwony wyświetlacz LED.
